Вц67к-400Т Цнц Плц Ручна машина за савијање листова Хидраулична Нц машина за кочнице

Преглед производа

Специјални систем нумеричке контроле је опремљен главним оквиром хидрауличне машине за кочнице.

Функција програмирања у више корака је у стању да постигне аутоматски рад и континуирано позиционирање вишестепених процедура, као и аутоматско прецизно подешавање положаја задњег граничника и клизног блока.

Машина има функцију бројања савијања, за приказ количине обраде у реалном времену, меморију нестанка струје положаја граничника и клизног блока, као и процедуре и параметре.

Увезени водећи вијак са кугличним лежајем и линеарна водилица се користе за задњи граничник, како би се осигурала прецизност позиционирања задњег граничника, да би прецизност обраде машине била већа.

Перформансе и карактеристике:

1. Тело машине је у укупној завареној и укупно обрађеној структури, а софтвер за анализу завршних елемената АНСИС је примењен на главне делове тела машине за анализу, што је обезбедило поузданост машине алатке и прецизност целе машине.

2. Режим управљања затвореном петљом састављен од електрохидрауличног серво вентила увезеног из Немачке и увезеног решеткастог лењира је усвојен за главне цилиндре уља са обе стране, да би се пробио кроз шаблон контроле хода традиционалних машина за савијање механичког типа стоппе - р, типичне за високе Прецизност повратне информације за положај клизног блока, тачан и стабилан рад, добре перформансе синхронизације и висока поновљена прецизност позиционирања клизног блока.

3. Увезени делови се користе за све функционалне делове задњег граничника како би се осигурала прецизност заустављања задњег граничника, а механизам задњег граничника ће вишеструке осовине за заустављање за потпуније функције користити према захтевима купаца.

4. Интегрисани контролни систем увезен из Немачке је усвојен за цео хидраулички систем, да би се поједноставила инсталација цевовода, и да би се обезбедио стабилан рад као и једноставан и леп изглед машине алатке.

5. Плоче у облику слова Ц су постављене на обе стране тела машине, а лењир високе прецизности је монтиран на плоче у облику слова Ц, како би се избегао утицај на очекивану прецизност који произилази из изобличења тела машине током процеса савијања.

6. Доњи радни сто је опремљен аутоматским компензационим механизмом за хидраулично скретање, како би се постигла ефикасна компензација без мртве зоне са високом прецизношћу савијања и загарантованом дугом стабилношћу.

Нумерички контролни систем се односи на нумерички систем управљања специјалан за електрохидрауличне серво машине за савијање италијанске ЕСА, Холандије ДЕЛЕМ. или швајцарске компаније ЦИБЕЛЕЦ, способне да остваре функције графичког програмирања за угао савијања, компензацију за измену угла аутоматског прорачуна и подешавања притиска савијања, аутоматско израчунавање компензације за изобличење радног стола, продужење дужине обрадака, притисак савијања за пресовање ђоном, отворен размак , и повлачење задњег граничника итд.

КАРАКТЕРИСТИКЕ НА КРАЈ

Функција ДЕЛЕМ ДА53Т контролера:

1. 10,1″ ТФТ екран високе резолуције праве боје.
2. Контрола до 4 осе (И1,И2 2 помоћне осе)
3. Контрола компензације угиба са модом/материјалом/библиотеком производа.
4. Подржава серво или контролу конверзије фреквенције.
5. Напредни алгоритам контроле И-осе може контролисати и вентил затворене петље и вентил отворене петље.
6. Мрежно повезивање са двоструким рачунаром (опционо).
7. УСБ периферни интерфејс.Профил-53тл софтвер за оффлине програмирање.

Мулти В калуп (опционо)

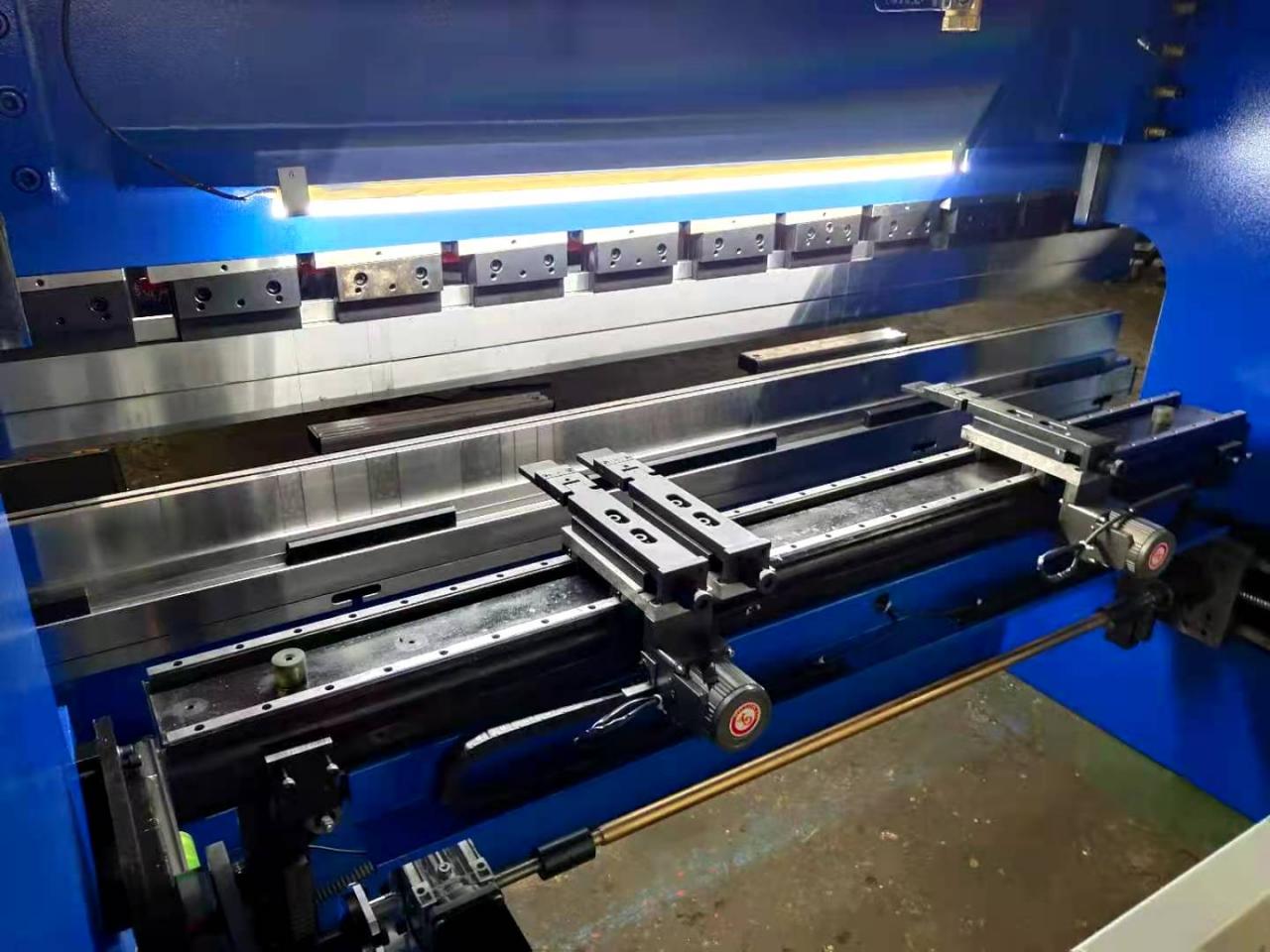

Задњи систем држања

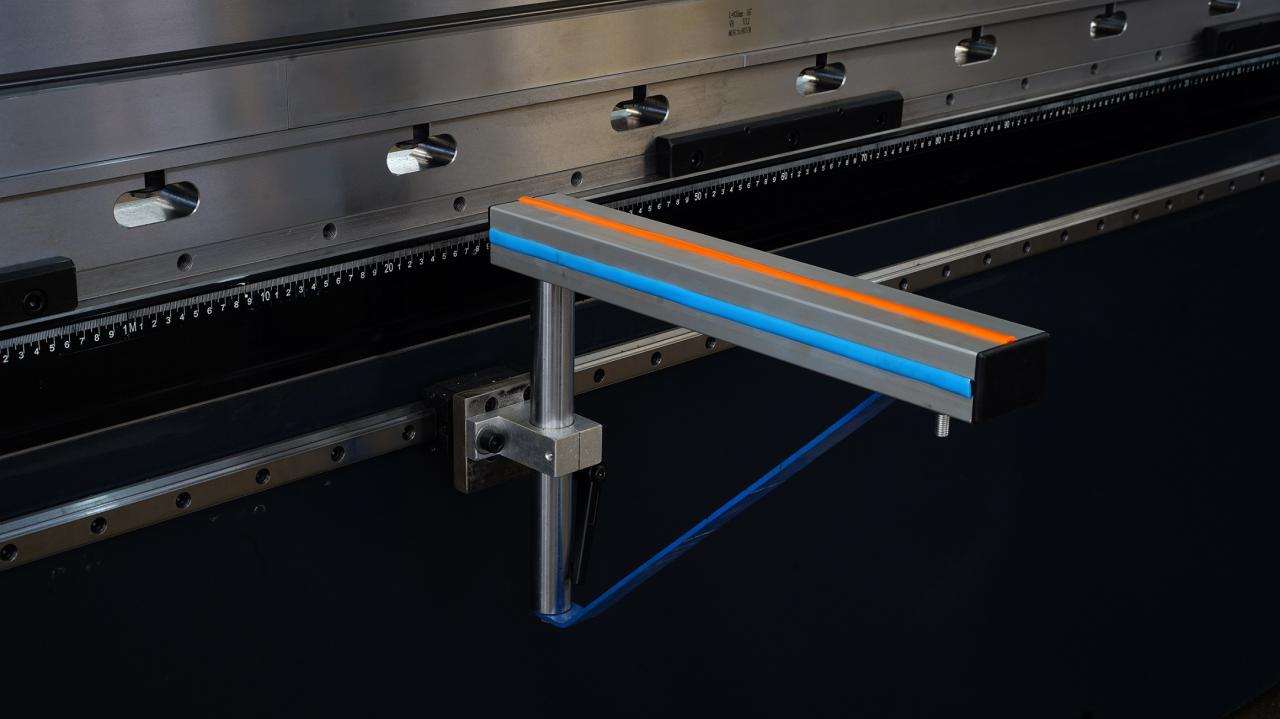

Померање предњег потпорног уређаја

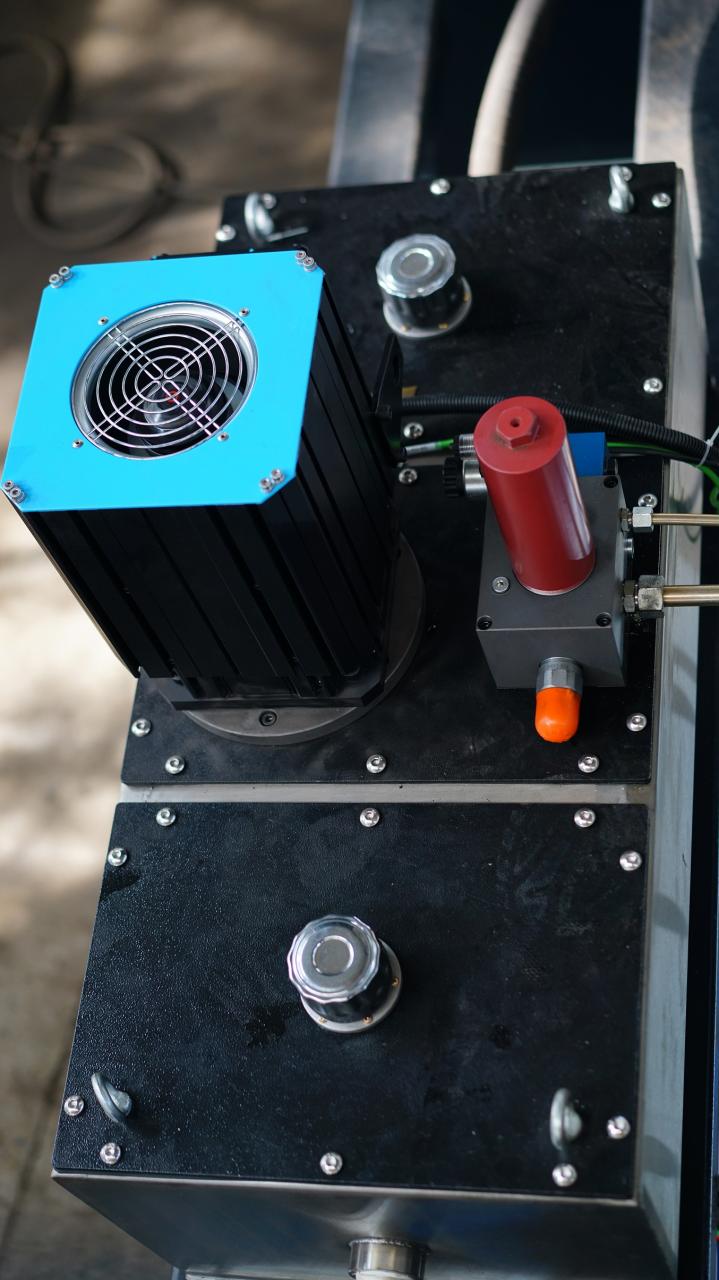

Склоп система управљања серво пумпом


Ручно подизање задњег мерача

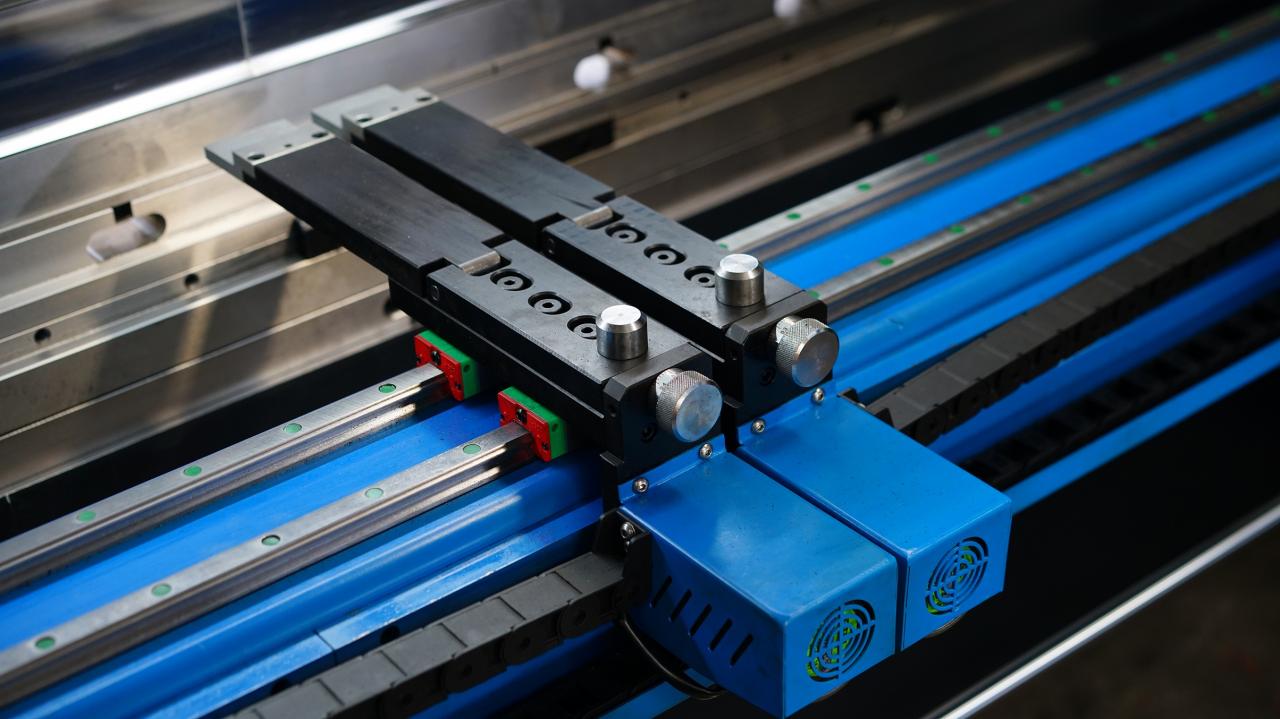

Прсти за заустављање високе прецизности, двоструки линеарни водич за лако кретање
Синхрони точак и каиш обезбеђују тачност кретања задњег мерача
Цонтацтор

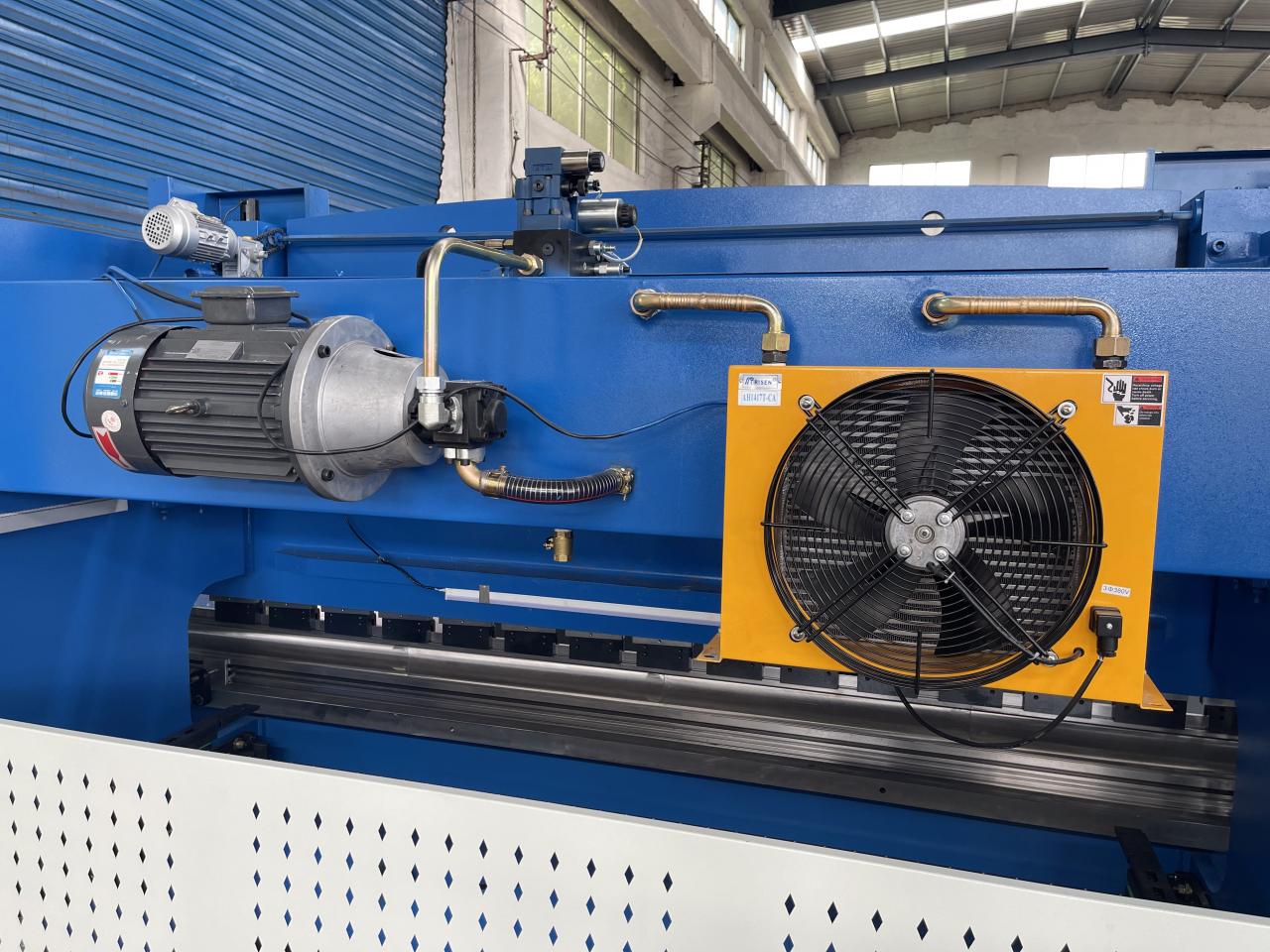

Хладњак вентилатора (опционо)

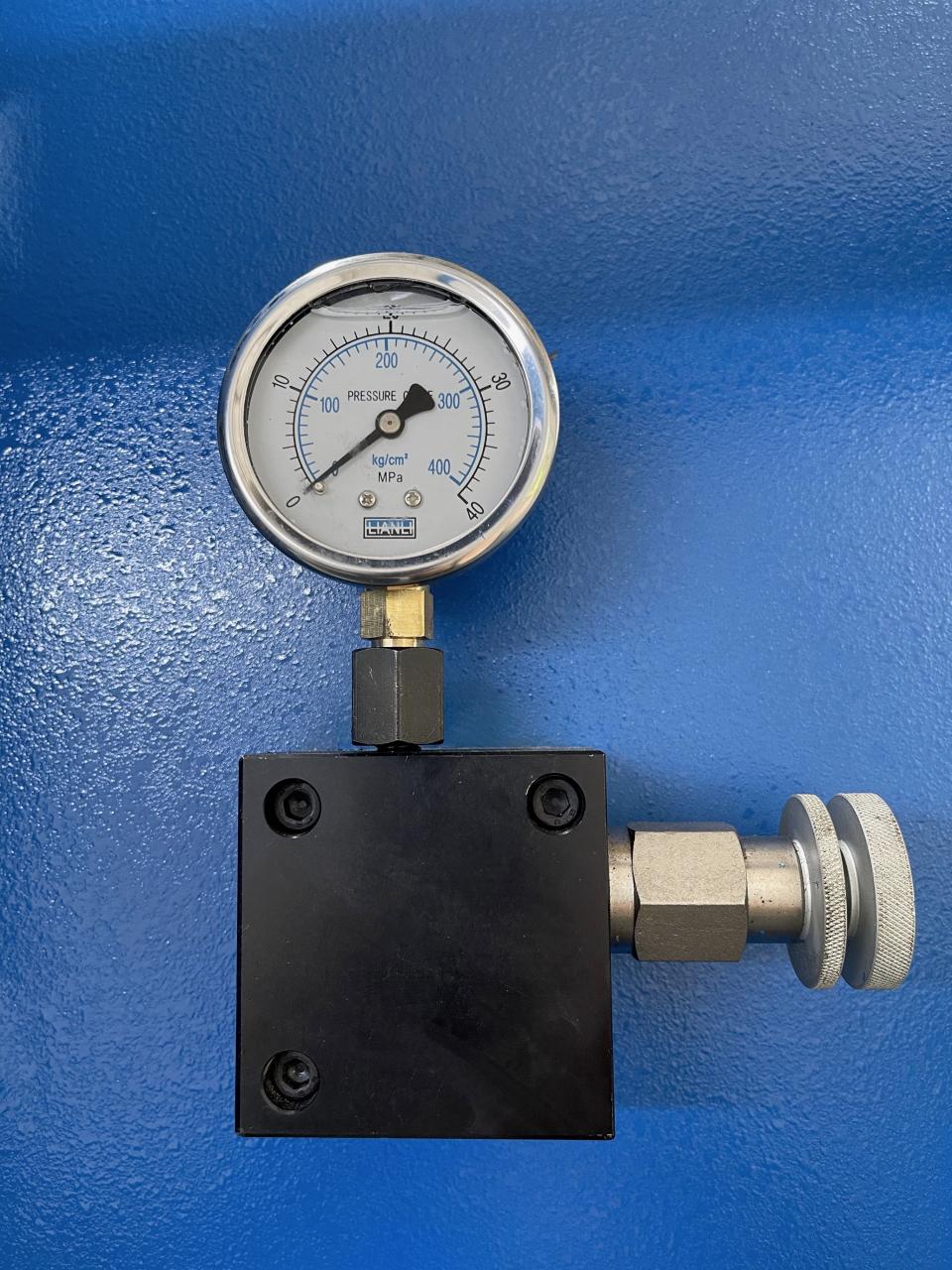

Манометар

ЕМБ цев за уље
обезбеди дуг радни век и нема цурења уља

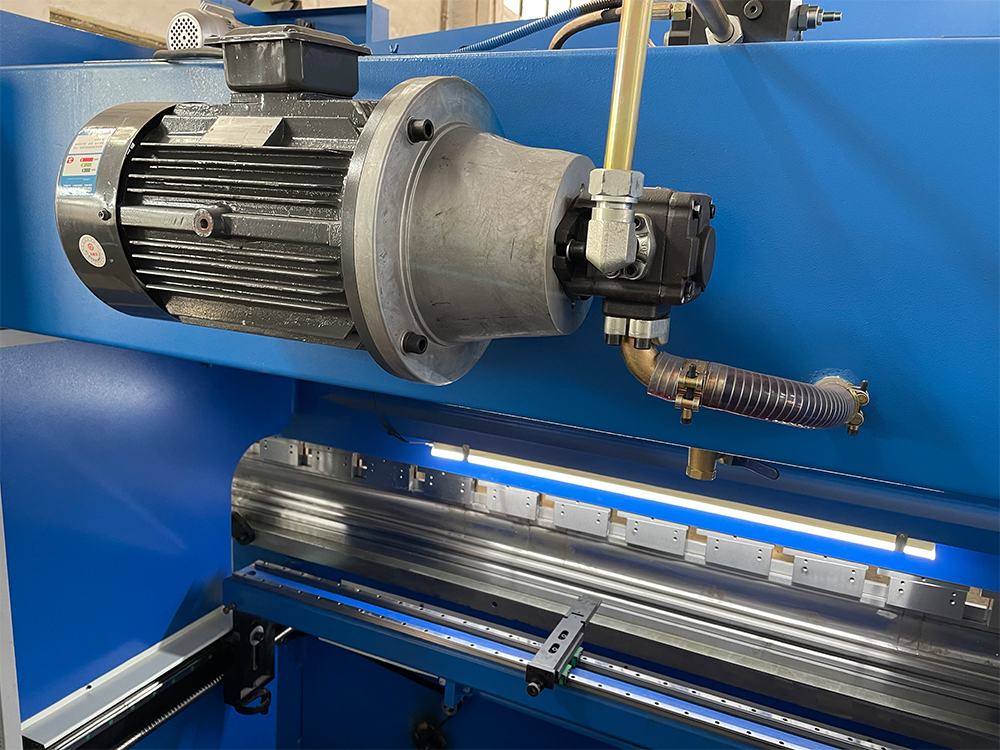

Сиеменс мотор, ниска радна бука, дуг животни век
Босцх Рекротх вентил ниска радна бука добре перформансе

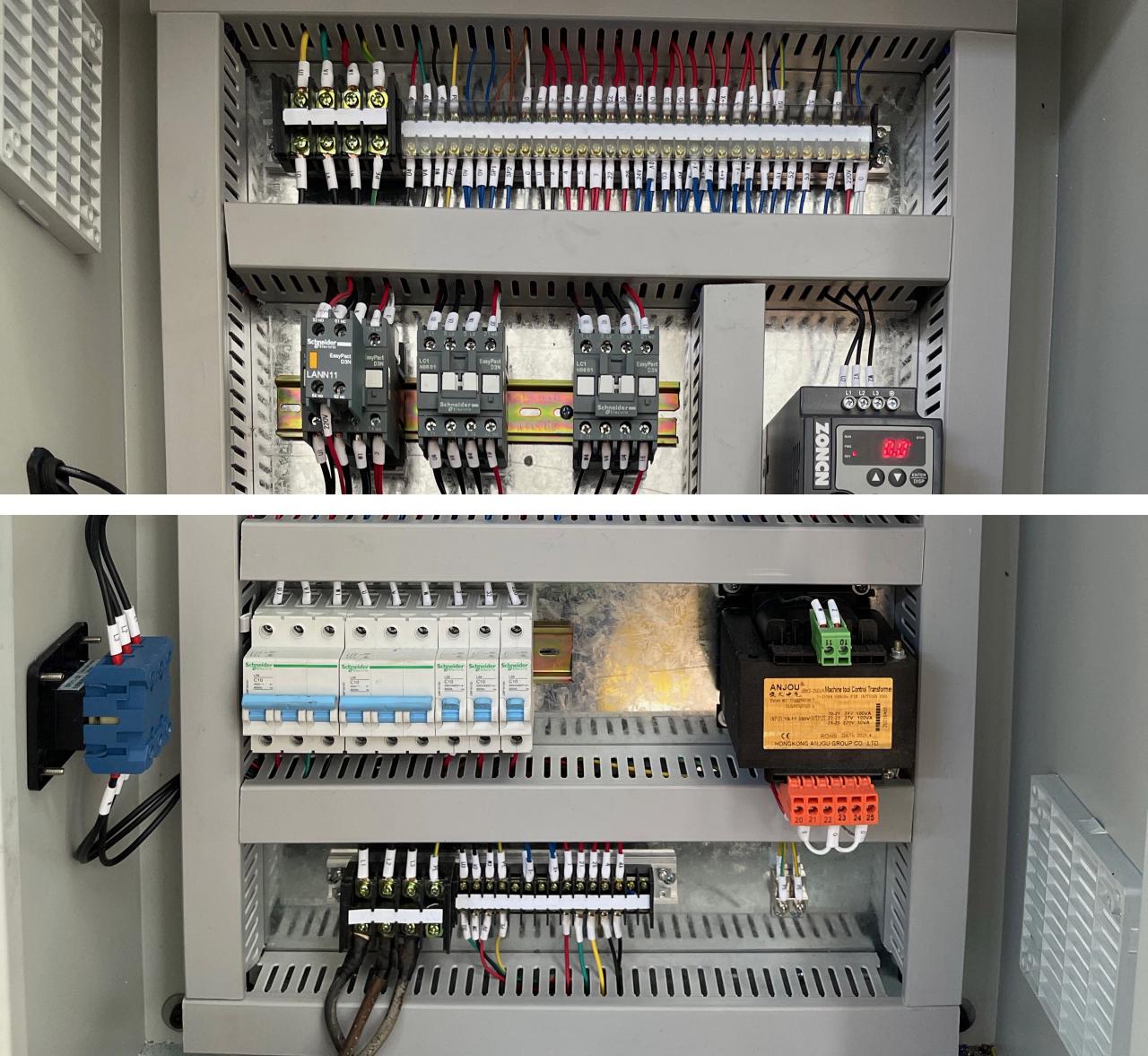

Електрични орман са компонентама марке Сцхнеидер

СПЕЦИФИКАЦИЈЕ

Ставка	400Т/4000	400Т/5000	400Т/6000
Номинални притисак	4000	4000	4000	КН
дужина радног стола	4000	5000	6000	мм
Удаљеност између рупа	3000	4000	5000	мм
Дубина грла	400	400	400	мм
Рам строке	250	250	250	мм
Мак.отворена висина	590	590	590	мм
Снага главног мотора	30	30	30	кв
Димензије (Д*Ш*В)	4200*2600*4000	5200*2600*4100	6200*2600*4300	мм

Детаљи

• Ход клизача (мм): 250 мм
• Аутоматски ниво: Потпуно аутоматски
• Дубина грла (мм): 400 мм
• Тип машине: синхронизована
• Дужина радног стола (мм): 5000 мм
• Ширина радног стола (мм): 200 мм
• Димензије: 5200*2600*4100мм
• Стање: Ново
• Материјал / обрађен метал: месинг / бакар, нерђајући челик, легура, угљенични челик, алуминијум
• Аутоматизација: Аутоматска
• Додатне услуге: Завршно обликовање
• Година: 2021
• Тежина (КГ): 23000
• Снага мотора (кв): 30 кв
• Кључне продајне тачке: одрживо
• Гаранција: 2 године
• Применљиве индустрије: Продавнице грађевинског материјала, Радње за поправку машина, Производни погон, Грађевински радови, Обрада лимова
• Локација изложбеног простора: Нема
• Врста маркетинга: Нови производ 2022
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 2 године
• Основне компоненте: лежај, мотор, пумпа, зупчаник, ПЛЦ, посуда под притиском, мотор, мењач
• Назив производа: Хидраулична ЦНЦ машина за кочнице
• Контролни систем: Е21/ДА41С/Циб Тоуцх8
• Мотор: СИЕМЕНС БЕИДЕ
• Хидраулични систем: Рекротх
• Електричне компоненте: Сцхнеидер
• Печат Прстен: НОКЈапан
• Куглични вијак/ Линеарни водич: ХИВИН
• Боја: Избор купца
• Достава: 15 дана
• Карактеристика: Високе перформансе
