Аутоматска Цнц машина за ласерско резање металних влакана 1500в за водено хлађење

Кратак увод

ЦНЦ машина за ласерско сечење је нови тип машине за ласерско сечење, структура има високу крутост, добру стабилност, високу ефикасност резања и високу прецизност обраде.

Производи су високе флексибилности, сигурности, лаког руковања и ниске потрошње енергије. Спада у производ за заштиту животне средине, величина обрађене плоче: 3000 * 1500 мм; са заштитним штитом и шатл столом. Укупан распоред је компактан и разуман.

Машина за сечење са нумеричком контролом је да покреће кретање машине алатке са дигиталним програмом. Када се машина алатка креће, насумични алат за сечење је опремљен да сече предмет. Ова машина за сечење мехатронике назива се НЦ машина за сечење.

Машина за ласерско сечење има најбржу ефикасност, највећу прецизност сечења и генерално малу дебљину сечења. Брзина резања машине за плазма сечење је такође веома брза, а површина резања има одређени нагиб. Игла машине за сечење пламеном за дебели материјал од угљеничног челика.

Стандардни улази:

1) 2000В СПИ фибер ласерски резонатор

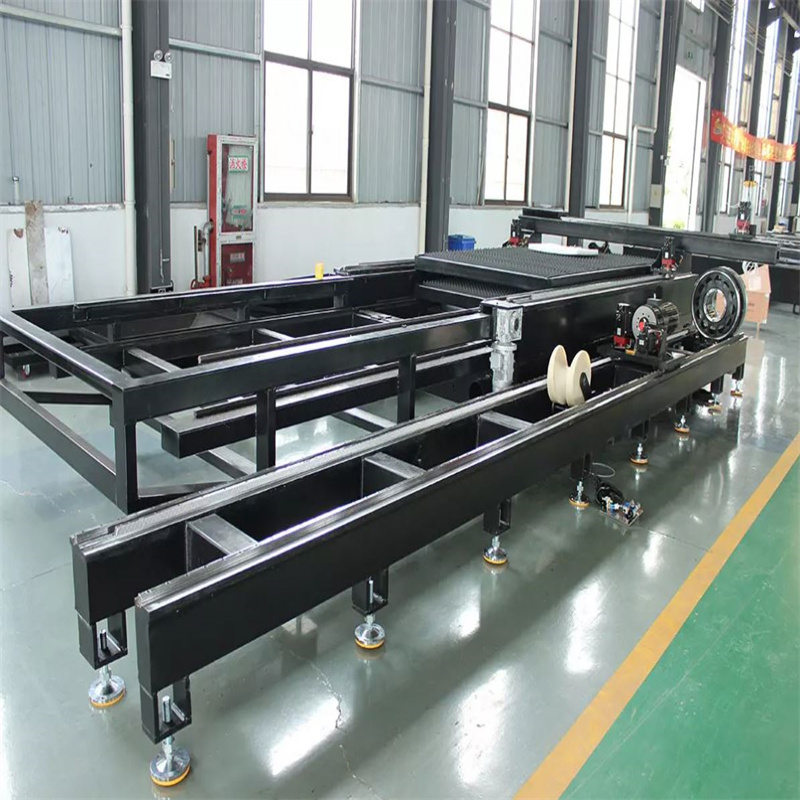

2) Радни сто за брзи шатл 3000*1500

3) Бецкхофф ЦНЦ контролни систем

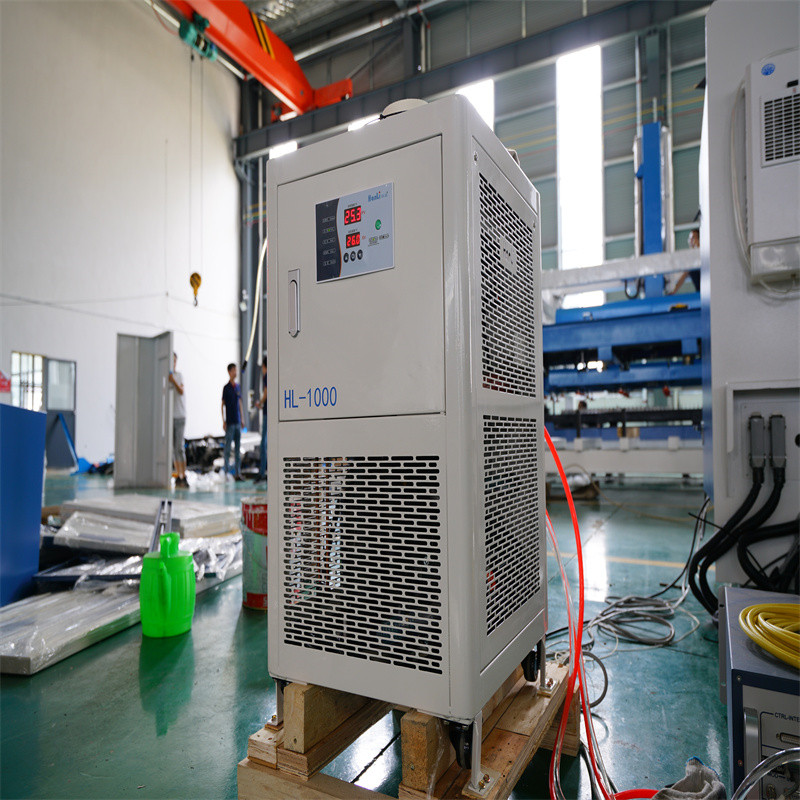

4) Хладњак воде за ласерски резонатор

5) Глава за сечење посебно за фибер ласер

6) Сензор висине типа капацитивности

7) Софтвер за аутоматско програмирање посебно за ласерско сечење

8) Сакупљач прашине

9) Систем за прецизно филтрирање гаса

10) Цевовод за сечење високог притиска

Главне компоненте:
Ставка	Кол.	Напомена/Добављач
ЦНЦ систем	1 комплет	Бецк Хофф
Погон	1 комплет	ЛУСТ
Ласер Генератор	1 комплет	СПИ
Серво мотор	1 комплет	Делта, ФАЗА
Прецизан зупчаник по Кс/И оси	1 комплет	ГУДЕЛ/АТЛАНТА
З прецизан куглични вијак	1 комплет	ТХК
Прецизни линеарни водич за куглицу по Кс/И/З оси	1 комплет	ТХК
Пнеуматске компоненте	1 комплет	ГЕНТЕЦ
Мотор за шатл сто	1 комплет	СЕВ
Цуттинг Хеад	1 комплет	ПРЕЦИТЕЦ
Софтвер за аутоматско програмирање	1 комплет	ЦНЦКАД
Електричне компоненте	1 комплет	Сцхнеидер

Спецификација

	Ставка	Спецификација		Јединица
2	Ход Кс осе		3000	мм
3	Ход осе И		1500	мм
4	Ход осе З		280	мм
5	Макс. Брзина храњења		140	м/мин
6	Прецизност резања		±0.1	мм/м
7	Називна снага ласера		2000	В
8	Дебљина сечења (када је испуњен захтевани услов сечења)	Угљен челик	0.5-16	мм
		Нерђајући челик	0.5-10	мм
		Алуминијум	0.5-6	мм
9	Стабилна дебљина сечења	Угљен челик	12	Мм
		Нерђајући челик	5	Мм
		Алуминијум	5	Мм
10	Улазна снага		38	кВА
11	Време размене шатл стола		10	С
12	Тежина машине		8	т

ФАК

П. Која су ваша уобичајена времена испоруке?

О. Типично време испоруке за нашу компанију креће се од 3-4 недеље након пријема поруџбине.

П. Који су услови плаћања које нудите?

О. Прихватамо плаћање Т/Т, Л/Ц и Вестерн Унион, готовине, О/А итд.

П. Какав пакет нудите?

О. Обично у кућишту од шперплоче, како бисте били сигурни да је сва роба у добром стању.

П. Који је МОК за вашу производњу?

О. МОК зависи од ваших захтева за боју, логотип и тако даље. За неке нормалне артикле, имамо на лагеру, МОК је 1 сет.

П. Да ли имате ЦЕ сертификат

О. Да, имамо ЦЕ сертификат, квалитет машине је загарантован годину дана.

П. Како контролисати квалитет производа?

О. Увек смо стављали велики нагласак на одржавање нивоа квалитета. Штавише, принцип који увек држимо је „да купцима пружимо бољи квалитет, бољу цену и бољу услугу.

Детаљи

• Примена: ЛАСЕРСКО РЕЗАЊЕ
• Применљиви материјал: МДФ, метал
• Стање: Ново
• Тип ласера: фибер ласер
• Површина резања: 3000*1500
• Брзина сечења: 140\тм/мин
• Подржан графички формат: АИ, БМП, Дст, Двг, ДКСФ, ДКСП, ЛАС, ПЛТ
• Дебљина сечења: 0,5-16 мм
• ЦНЦ или не: Да
• Режим хлађења: ВОДЕНО ХЛАЂЕЊЕ
• Контролни софтвер: ДСП
• Марка ласерског извора: СПИ
• Марка ласерске главе: Прецитец
• Марка серво мотора: ДЕЛТА
• Водилица Марка: ТХК
• Марка управљачког система: Бецкхофф
• Тежина (КГ): 8000 КГ
• Кључне продајне тачке: Флексибилна производња
• Марка оптичког сочива: Таласна дужина
• Гаранција: 1 година
• Применљиве индустрије: продавнице грађевинског материјала, фабрика за производњу, радионице за поправку машина, грађевински радови
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 1 година
• Основне компоненте: мотор, мењач, ПЛЦ
• Ход Кс осе: 3000 мм
• Ход И осе: 1500 мм
• Ход З осе: 280 мм
• Макс. Брзина храњења: 140м/мин
• Тачност сечења: ±0,1 мм/м
• Називна снага ласера: 2000в
• Улазна снага: 38КВА
• Време размене шатл стола: 10С
• Стабилност снаге ласера: <1%
• Паковање: Дрвена кутија
