Хидраулична машина за челичане за сечење метала за пробијање обрезивања Сечење зарезивања

Опис производа

Наши челичани ће у вашу компанију донети оптималан квалитет и продуктивност по разумној цени. Ова универзална машина вам је омогућила пробијање, исецање, зарезивање, сечење и многе друге функције зависе од конфигурације вашег алата. Ова машина је опремљена са две одвојене станице које могу да раде независно. Веома прецизно обрађени механички делови и одабране главне хидрауличне и електричне компоненте гарантовале су дугу функцију без употребе и стабилан рад у свим условима.

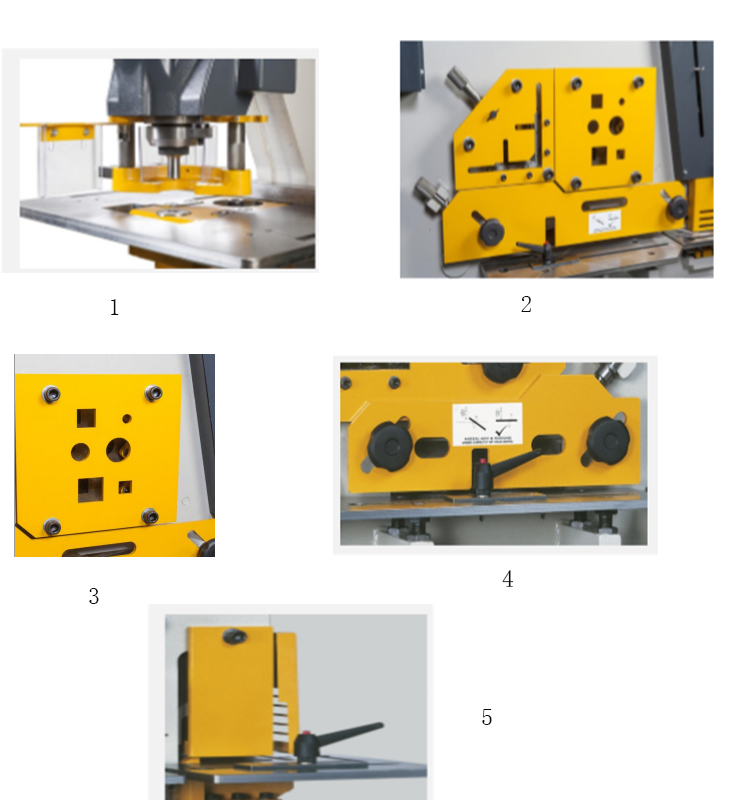

Детаљне слике

1. Пунцх станица

Велика површина лежишта за бушење има уклоњиви предњи блок и дизајнирана је да пружи веома широк спектар примена штанцања. Као стандардна опрема уграђен је сто за пробијање са правилима и водичима за понављање.

2. Угаона станица

Ова станица омогућава сечење под великим углом од 90° и 45°. Углови између 45° и 90° могу се постићи прво сечењем под углом од 90°, а затим сечењем прирубница до потребног угла у станици за сечење

3. Станица за сечење пресека

Машине су стандардно опремљене ножевима за сечење округлих и квадратних шипки. Уз додатну опрему, машине су у могућности да секу, у овом отвору, канал, греду, Т-пресек и многе друге специјалне профиле.

4. Шишање

Јединица за шишање је опремљена једноставним робусним држачем који се може подесити било којој дебљини материјала у оквиру капацитета резања машине. Сто за смицање са подесивим вођицама је постављен да омогући прецизно убацивање материјала. Вођица се може подесити како би се омогућило резање под углом до 45° за равне шипке или за подрезивање углова угла.

5. Станица за урезивање

Станица за урезивање је стандардно опремљена правоугаоним столом за урезивање са подесивим задњим граничницима, што омогућава понављање позиционирања.

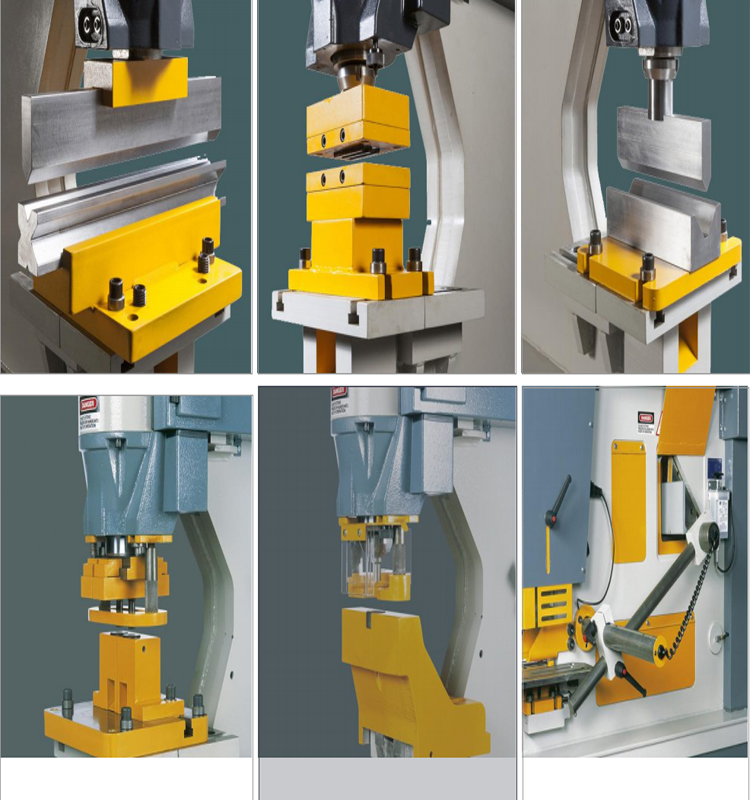

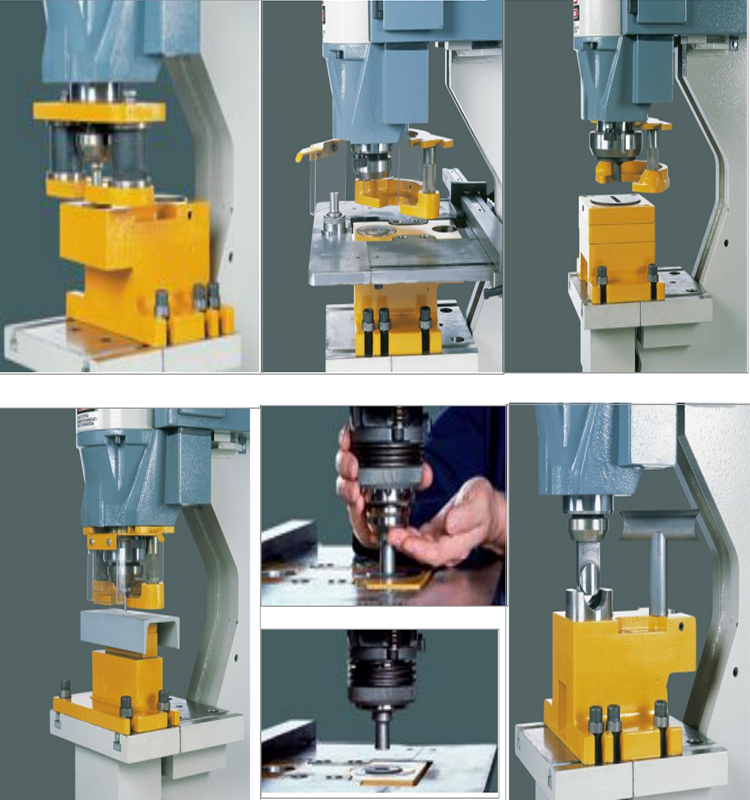

Апликације

Примене у станици за бушење (опциона опрема) Склоп уређаја за скидање минималне деформације, склоп уређаја за скидање минималне деформације да би се дала минимална деформација док се пробијају рупе са малим нагибом у равни шипке.

Брза замена алата

Брза промена држача за бушење. Потребно је само да се држач бушица окрене за 90° да би се закључао. Додатак за велике рупе, прикључак за велике рупе/прорезе за пречнике од 38 до 110 мм. Доступно и за пречнике до 160 или 225 мм.

Мрежни носач канала/снопа

Посебно дизајнирана мрежа за убијање у мрежу канала или греде. Подлоге за специјалне профиле доступне на захтев.

'Супер-брза' промена алата

Опруга и куглични лежајеви закључавају/откључавају алат у положају окретањем руке за 90°. Нису потребни кључеви или кључеви.

Јединица за урезивање цеви

За везу од 90 степени са цевима. Доступан за спољне пречнике до 165 мм.

Јединица за савијање листова

Јединица за савијање лима са вишеструким блоком (са В отворима ширине 10, 20, 24 и 40 мм, свих 85°).

Јединица за бушење Лоувре

Специјална јединица за пробијање вентилације.

Јединица за савијање шипки

За савијање материјала до мак. 22 мм дебљине. Са једноструким блоком, 76 мм са В на 85°

Јединица са две рупе

Јединица променљивог корака са две рупе. Пробија 2 рупе пречника до 29 мм.

Носач лабудовог врата

За штанцање мреже и прирубница пречника до 32 мм. у 300 мм мак. канал и 'И'беам.

Додирни и исеци граничник за дужину

(опционо) Тоуцх & Цут ограничење дужине (један метар) се може користити за станицу за угаоно сечење, сечење пресека и смицање. Доступне дужине од 2 или 3 метра.

Техничке карактеристике

Модел	МУЛТИ 70	МУЛТИ 95	МУЛТИ 125
НОМИНАЛНИ КАПАЦИТЕТ	70Т	95Т	125Т
ПУНЦХИНГ
Максимални капацитет	26*20	27*25	35*25
Пречник * Дебљина	57*9	57*12	67*16
Травел	55	80	80
Стандардна дубина грла	305	355	355
Дубоко грло (опционо)	625	625	625
Стандардни максимални ударац	57	57	57
Опциони максимални ударац	160	160	225
Максимална величина зрака	305	305	305
СХЕАРИНГ
Дебљина плоче	300*20	380*20	380*25
Максимална ширина листа	375*15	480*15	600*15
Смицање под углом од 45', максимално 45'	100*15	120*15	120*15
90' Рез	130*13	150*15	150*18
45'Цут	70*10	80*10	80*10
СЕЦТИОН ЦУТТИНГ
Округла шипка/квадратни челик	45	50	55
Канал / Х-зрака*	130*65	160*90	200*100
Т-Беам*	90*12	100*12	120*12
ЗАРЕЖИВАЊЕ
Дебљина плоче	12	13	13
Ширина - правоугаоник	45	52	60
Дееп-Рецтангулар	90	100	100
Дубоки В-облик	60	70	80
Тримминг	100*10	100*13	100*13
УГАОНИ ЗАРЕЗ*
Зарезивање максималног капацитета	250*6	250*6	250*6
ТУБЕ НОТЦХ*
Максимални пречник цеви	83	108	108
БЕНДИНГ*
Савијање равног челика	250*13	250*20	250*22
Савијање плоча	500*3	500*3	700*3
ПУНЦХИНГ НА НОТЦХ СТАТИОН
Дубоко грло	125	125	125
Максимални капацитет	38*8	38*10	38*12
ТЕХНИЧКИ ПОДАЦИ
Снага мотора КВ	7.5	7.5	7.5
Нето тежина машине кг	1620/1990	2430/2880	3100/3620
Димензије машине (Д*Ш*В)цм	164*71*180	190*79*191	200*80*203

Детаљи

• Број модела: Мулти 70
• ЦНЦ или не: ЦНЦ
• Стање: Ново
• Називна сила (кН): 700 кН
• Извор напајања: Хидраулични
• Напон: 380В/220В Опционо
• Димензије (Д*Ш*В): 1640*710*1800
• Снага мотора (кВ): 7,5
• Тежина (Т): 1,62199
• Кључне продајне тачке: Мултифункционална
• Гаранција: 1 година
• Локација изложбеног простора: Нема
• Применљиве индустрије: продавнице грађевинског материјала, фарме, штампарије, грађевински радови, енергетика и рударство, продавнице хране и пића, рекламна компанија
• Тип машине: Хидраулични гвожђар
• Обезбеђена постпродајна услуга: онлајн подршка, видео техничка подршка, услуге одржавања и поправке на терену
• Сервис након гаранције: видео техничка подршка, онлајн подршка, сервис одржавања и поправке на терену
• Локација локалне услуге: нема
• Ход клизача (мм): 55/80
• Сертификација: ЦЕ
• Капацитет притиска: 70Т
• Функција: Пробијање рупа, Сечење челичним профилима, Прорезивање, Зарезивање под углом, Савијање
• Ударање у Нотцх Статион дубоко грло: 125
• Максимални капацитет: 70Т
• Пречник*дебљина: 57*9
• Путовање: 55
• Стандардни максимални удар: 57
• Опциони максимални удар: 160
• Максимална величина снопа: 305
• Боја: жута / опција
