Потпуно аутоматска машина за савијање плоча велике снаге и машина за кочнице са Цнц пресом

Опис производа

Кочница за пресовање серије ПБ има чврст оквир за минимално скретање под оптерећењем. Челици оквира су немачког порекла, ултразвучно контролисан и СТ-44 материјал. Машинско заваривање се врши апаратима за заваривање и роботима за заваривање. Након заваривања вршимо процес ослобађања од напрезања вибрационим системом. Након процеса растерећења напрезања оквир машине иде у ЦНЦ 5-осне обрадне центре ради прецизности. Све референтне површине и спојне рупе су машински обрађене. Свим овим процесима осетљивост рама машине је заштићена на дуг животни век.

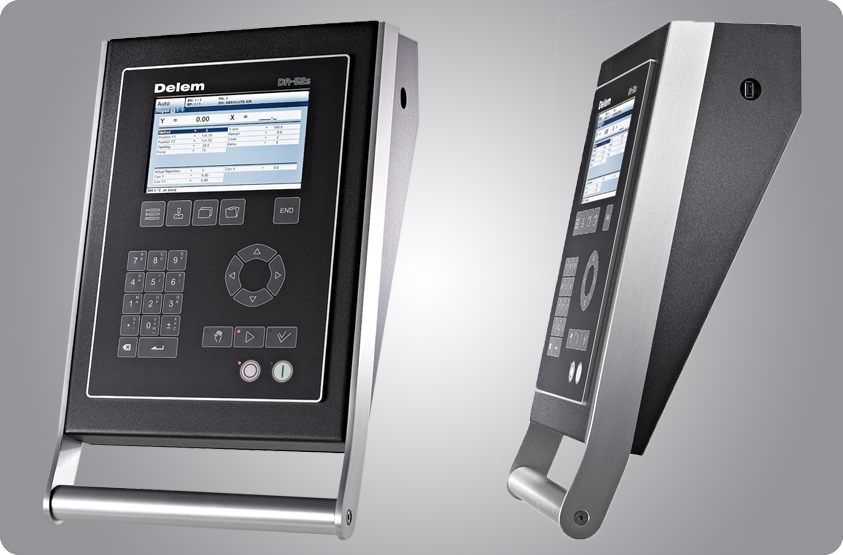

ЦНЦ систем управљања

1. Брзо програмирање на једној страници

2. Навигација пречицама

3. 7" широки ТФТ екран у боји

4. До 4 осе (И1, И2 и 2 помоћне осе)

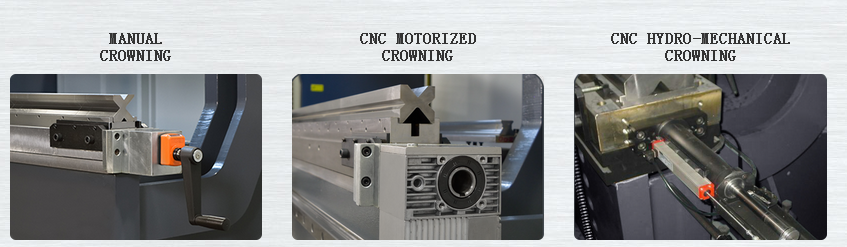

5. Контрола крунисања

6. Библиотека алата/материјала/производа

7. УСБ, периферни интерфејс

8. Напредни алгоритми контроле И-осе за затворене

9. петљи као и вентили отворене петље10. Контролер заснован на панелу са опционим кућиштем

Детаљи Слике

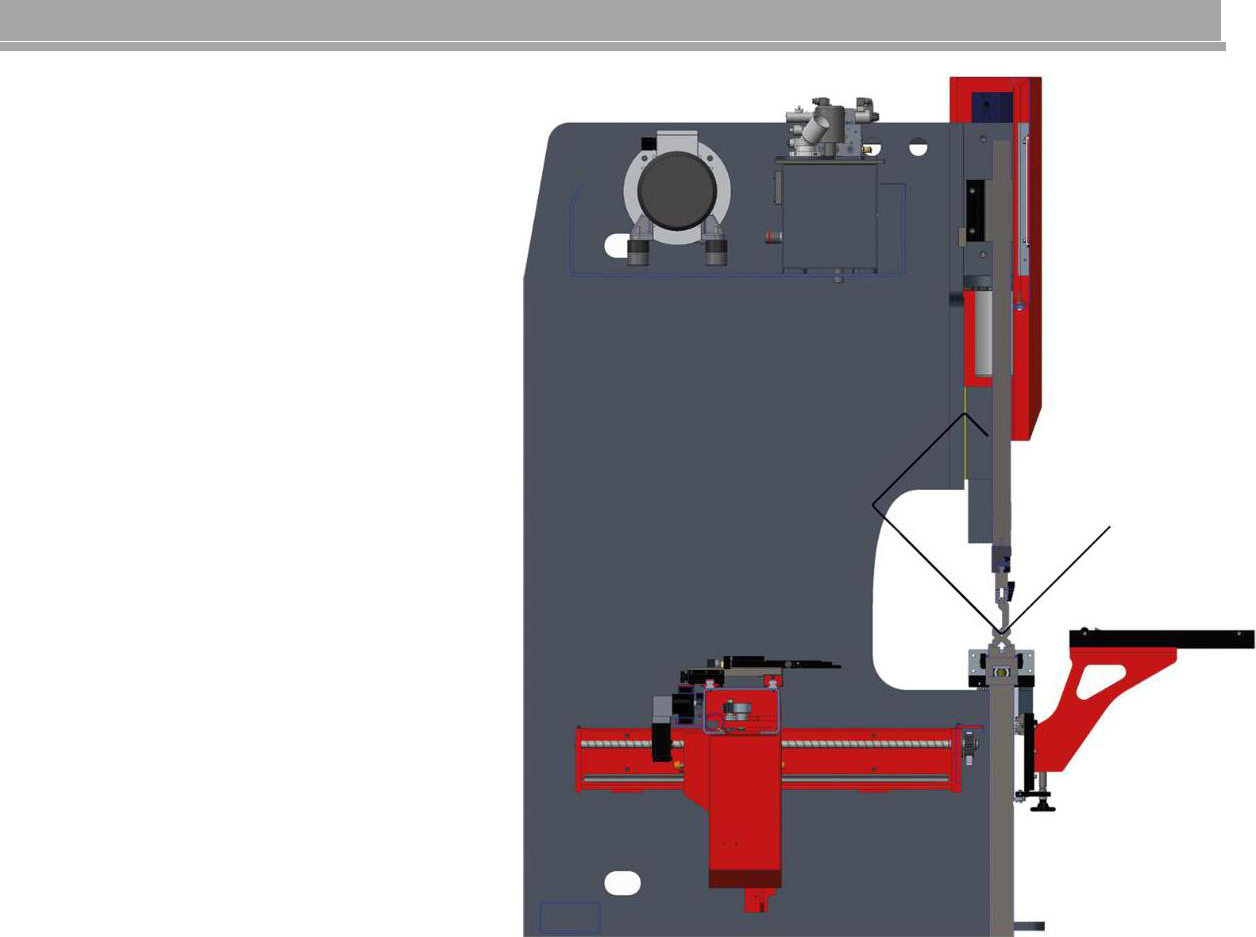

Поглед са стране:

Велики отвори и потези серије ВЦ67К олакшавају разноврсну производњу делова који захтевају повећан размак за профитабилну и лаку производњу. Ово укључује, али није ограничено на производњу четвоространих кутија дубоког пресека. Ово обезбеђује већи зазор при савијању делова са већим прирубницама. У неким случајевима ово омогућава купцу да купи мању преса кочницу укупне дужине савијања, што представља уштеду на трошковима, јер овај велики зазор омогућава велико савијање прирубнице на укупним димензијама дужине савијања машине.

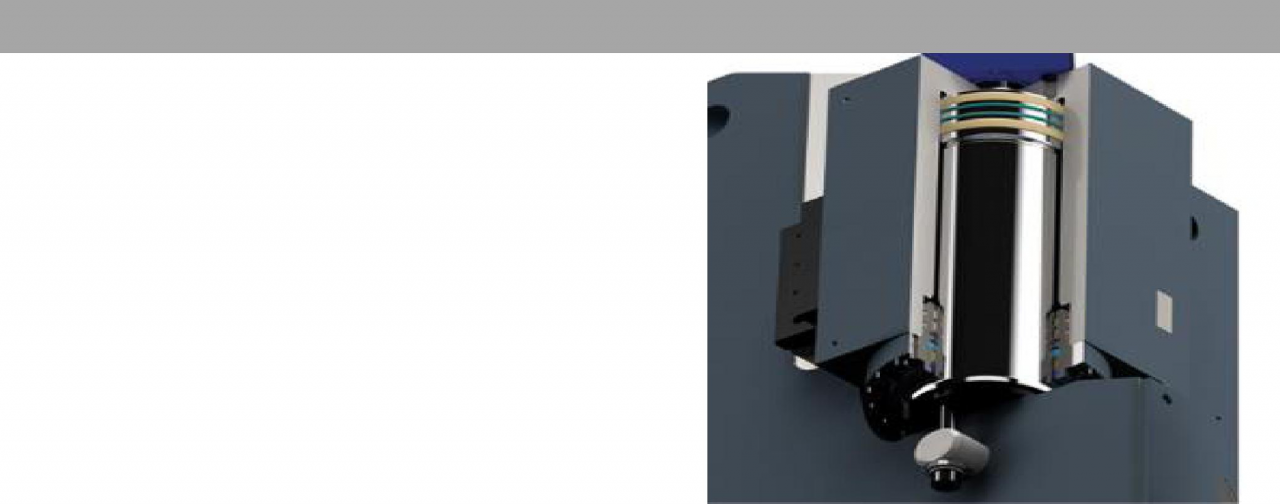

МАШИНСКИ ЦИЛИНДРИ

Да би се омогућило нагињање рам без оштећења, јер користимо сферне везе.
Ова врста везе такође омогућава да се вршне силе нежно апсорбују.

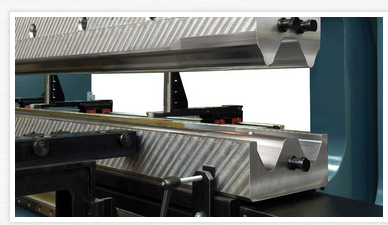

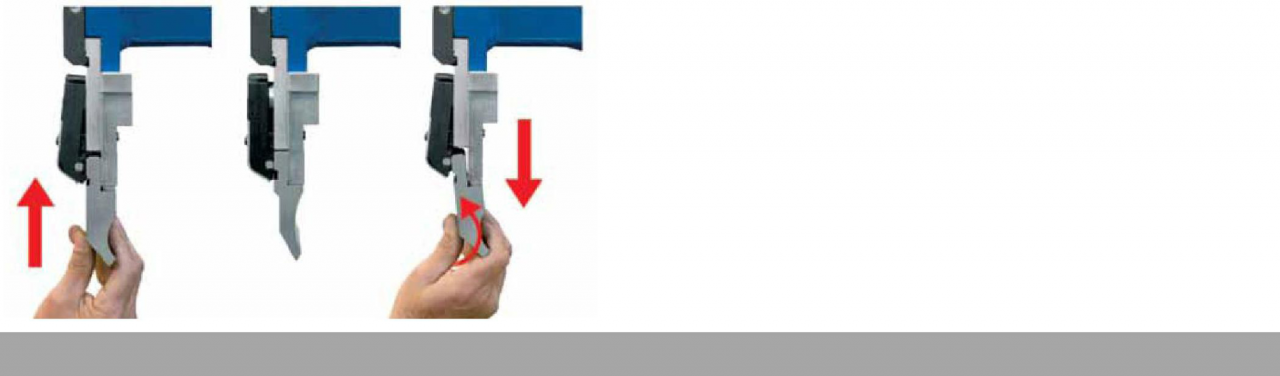

СПЕЕД ГРИП СИСТЕМ

Систем брзе ручке смањује време утрошено на промену алата за 8,5 пута у поређењу са традиционалним системима.

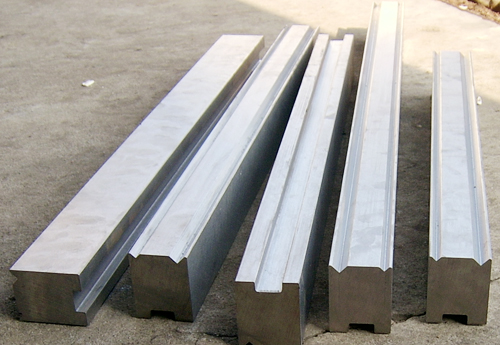

ТООЛИНГ

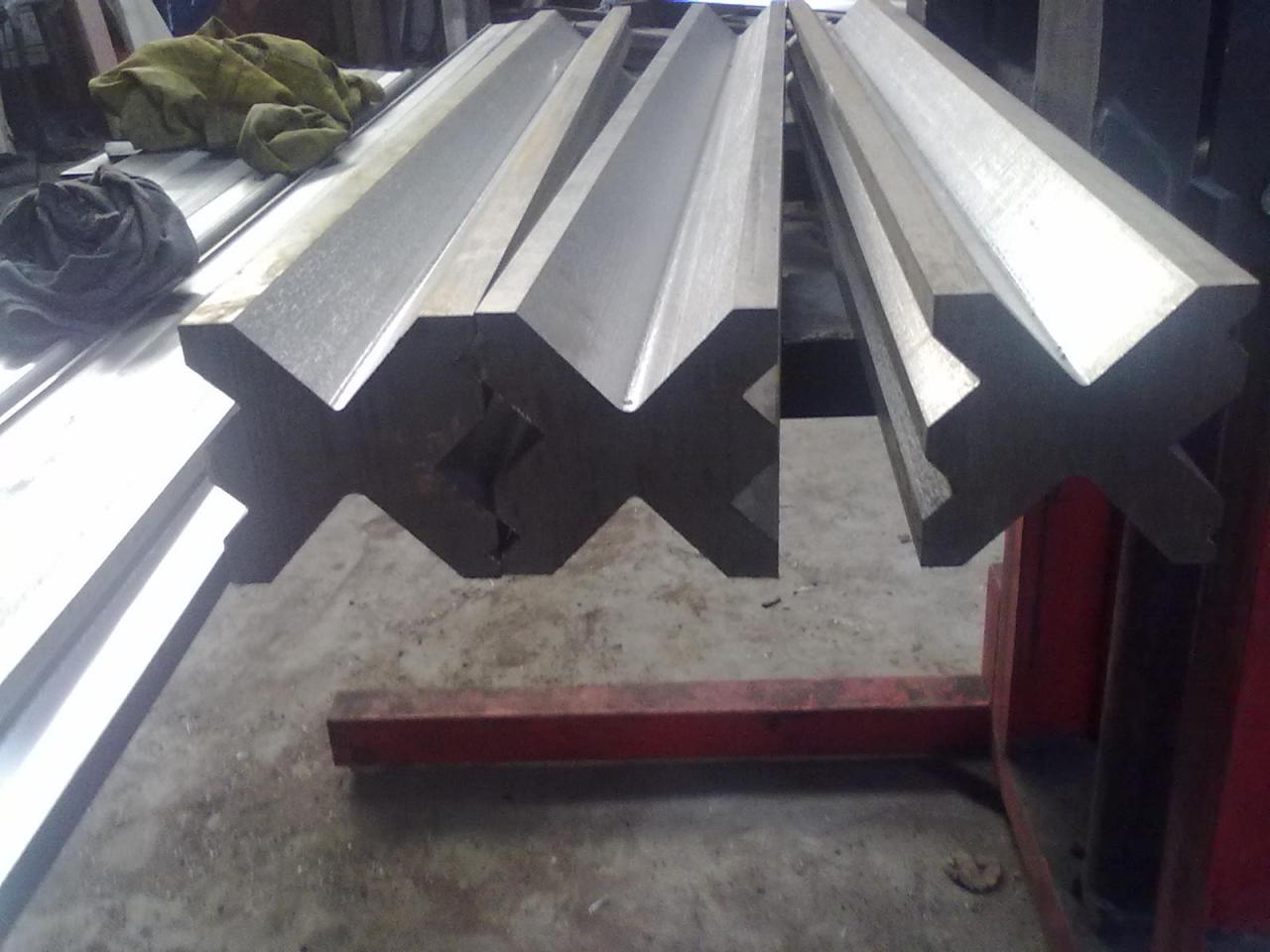

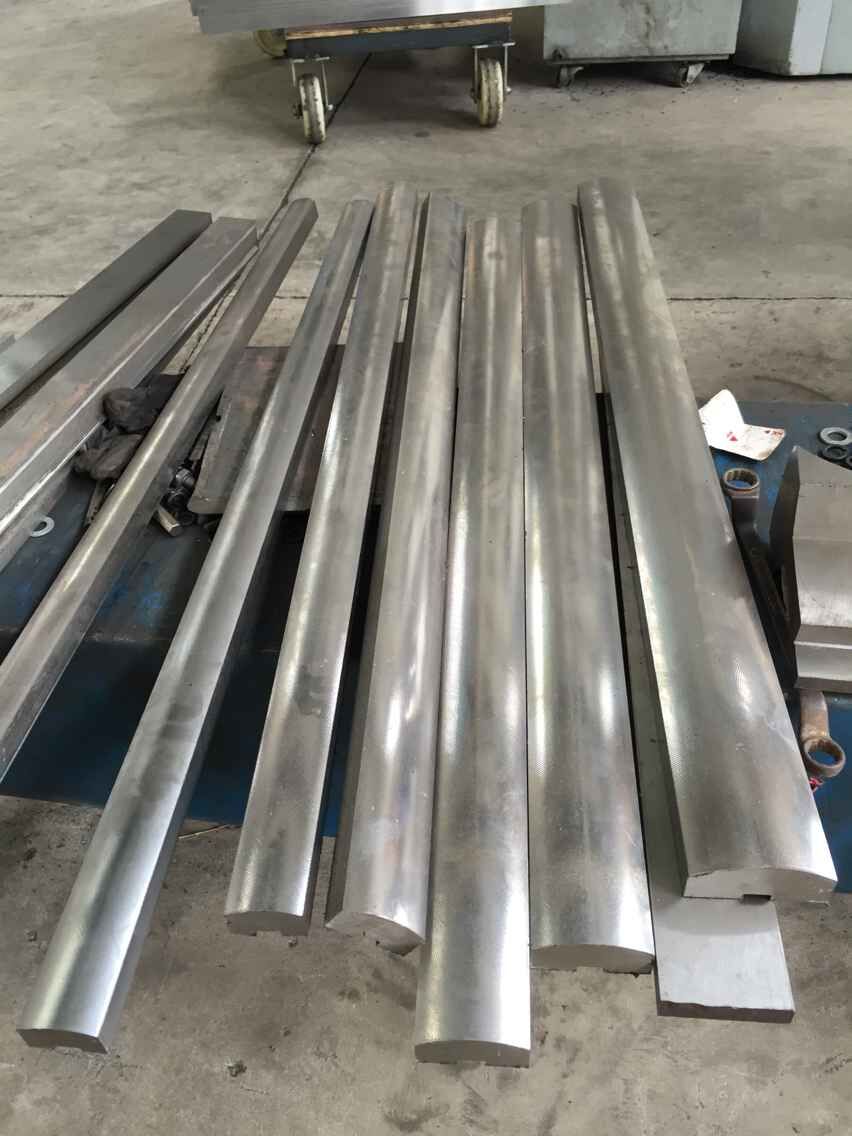

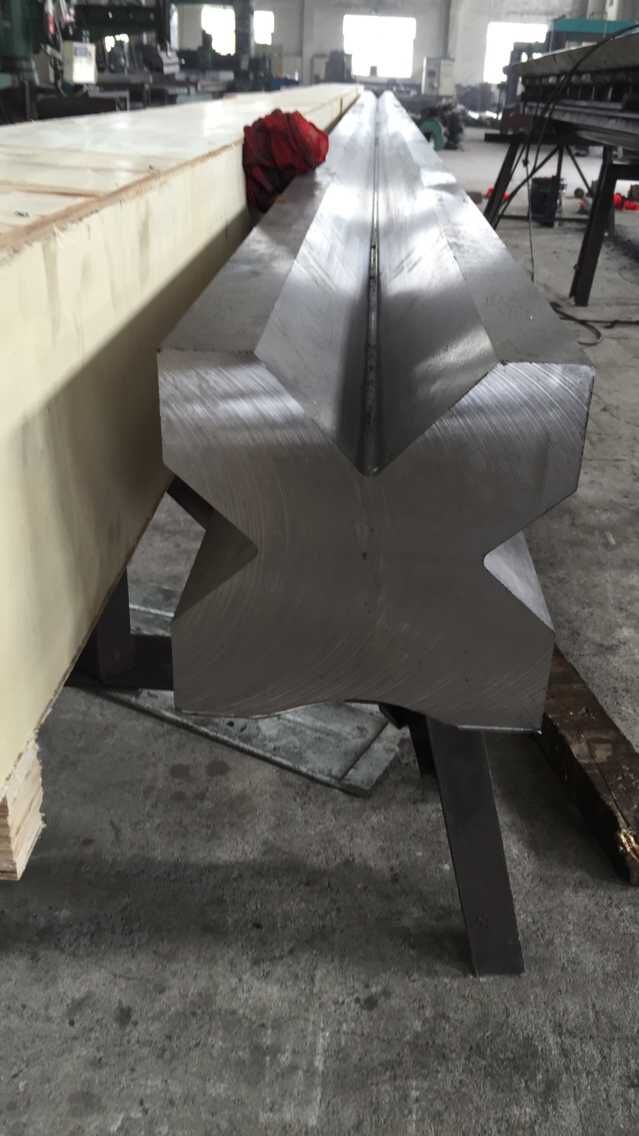

Велики избор алата, калупа и делова на залихама и спремних за испоруку, укључујући алате са гушчијим вратом, стандардним, америчким и европским стилом; 4-смерне кочнице за кочнице, мулти В матрице, брзе стеге, задњи мерачи и још много тога.

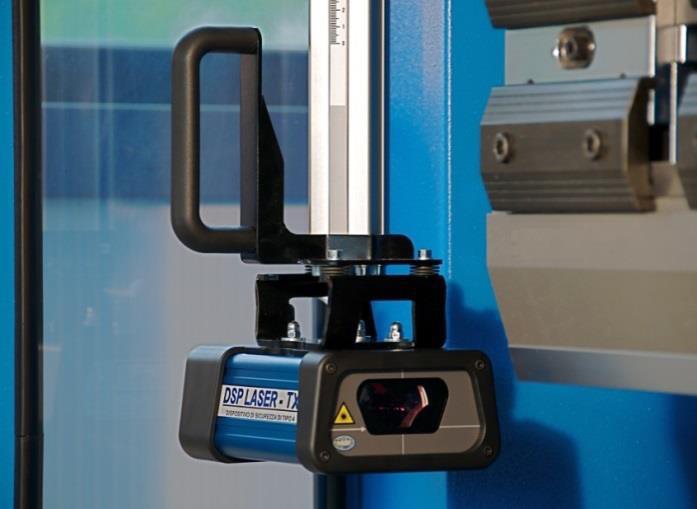

Ласерски сигурносни системи

* Иновативни шаблон за заштиту решетке алата
* Потпуно управљање ножним педалом

◦ функција савијања делова у облику кутије

◦Патентирана контрола процеса типа 4

◦ Иновативна сигурносна технологија

◦аутоматизована калибрација алата.

◦Савијање кутије без елиминисања или смањења ефикасности сигурносног система.

◦Начин минималне мале брзине при савијању равног материјала посебним распоредом ласерских зрака.

◦Додатни надзор машине (дугмад за хитно заустављање и прекидачи за закључавање капије)

* ЦЕ сертификовани безбедносни контролер категорије 4 са интегрисаним релејима вођеним силом и системом повратних информација енкодера.

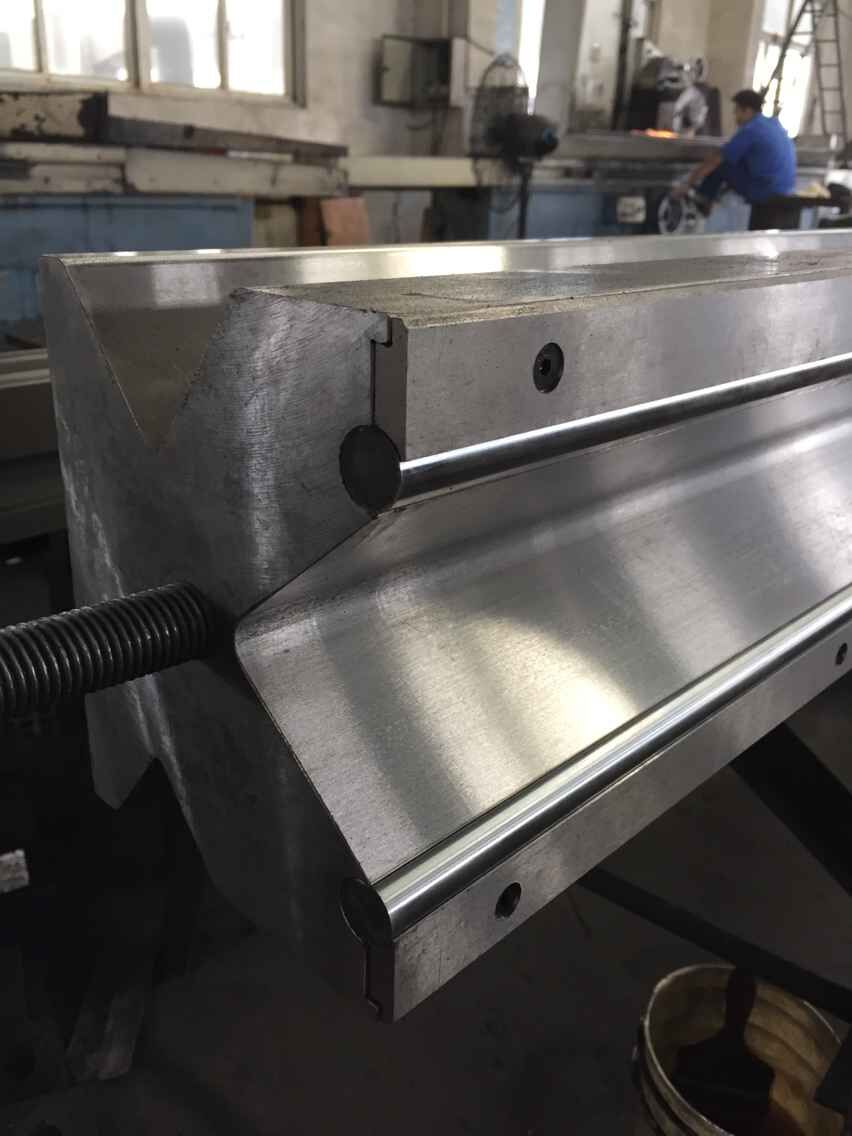

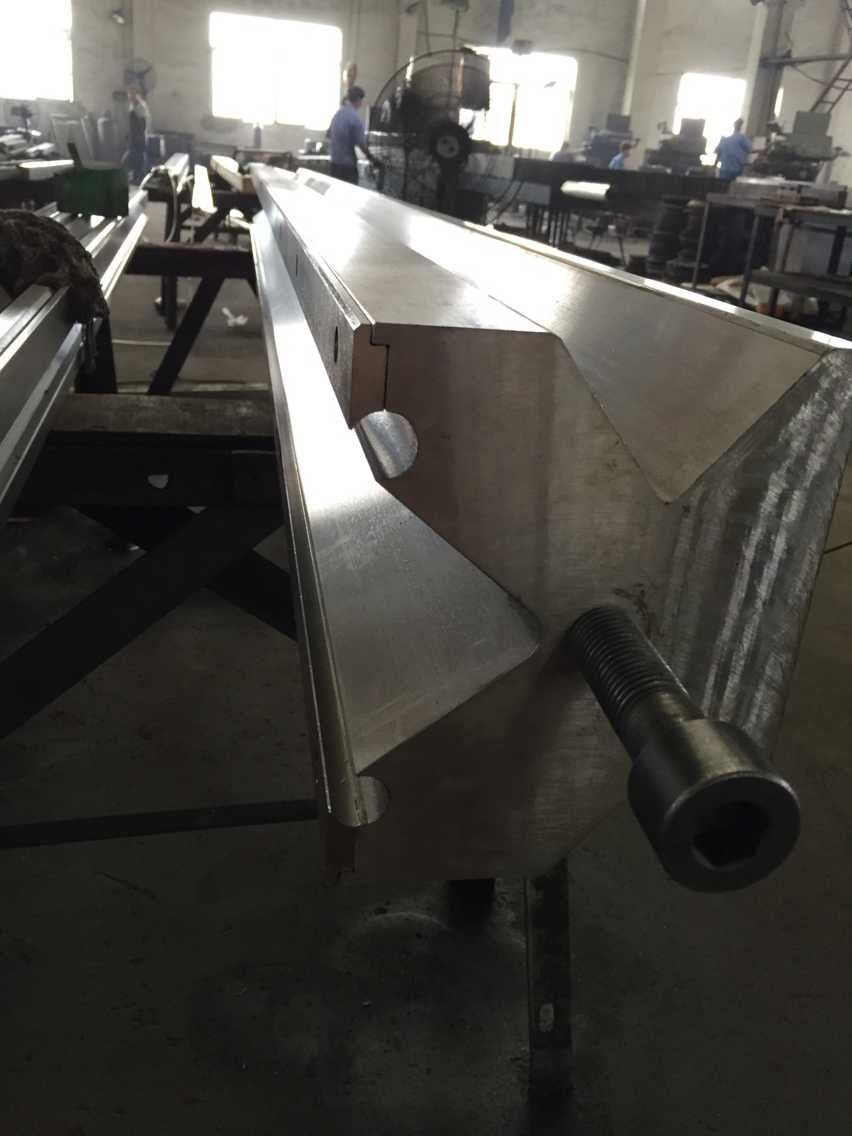

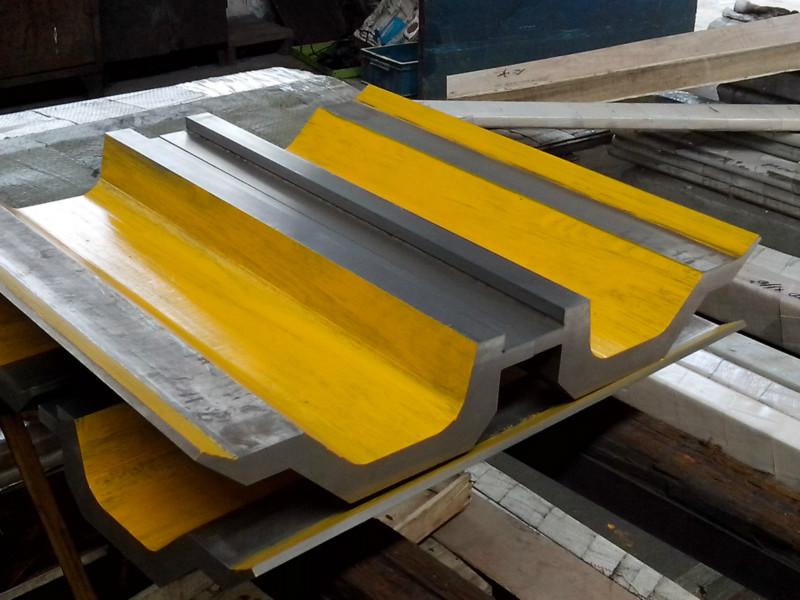

Машински калуп:

Детаљи

• Ход клизача (мм): 120 мм
• Аутоматски ниво: Потпуно аутоматски
• Дубина грла (мм): 220 мм
• Тип машине: синхронизована
• Дужина радног стола (мм): 2500 мм
• Ширина радног стола (мм): 120 мм
• Димензија: 2500*1300*2210
• Стање: Ново
• Место порекла: Анхуи
• Материјал / обрађен метал: месинг / бакар, нерђајући челик, легура, угљенични челик, алуминијум
• Аутоматизација: Аутоматска
• Додатне услуге: сечење на дужину
• Тежина (КГ): 4000
• Снага мотора (кв): 5,5 кв
• Кључне продајне тачке: Аутоматски
• Гаранција: 2 године
• Применљиве индустрије: Продавнице грађевинског материјала, Радње за поправку машина, Производни погон, Кућна употреба, Грађевински радови, Енергија и рударство, Рекламна компанија
• Локација изложбеног простора: Нема
• Врста маркетинга: Нови производ 2021
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 2 године
• Основне компоненте: лежај, мотор, посуда под притиском
• Сертификација: це
• Обезбеђена постпродајна услуга: Бесплатни резервни делови
• Назив производа: ВЦ67К 125Т/2500мм
• Тип: ПБ
• Примена: Савијање нерђајућих плоча
• Систем управљања: ДА52С
• Дужина савијања: 2500 мм
• Номинални притисак (кН): 1250 кН
• ЦНЦ Контролни систем: ЦНЦ
