Делем Да66т 125 3+1 4+1 6+1 8+1 Цнц хидраулична прес кочница за савијање металних плоча

информације о производу

Ова машина је нова ЦНЦ машина за савијање коју је РАИМАКС лансирао 2020. године и погодна је за произвођаче који захтевају високу прецизност и трошкове перформанси. Машина је наш најпопуларнији модел по запремини и прави радни коњ, који је направљен од висококвалитетних делова и нуди озбиљну поузданост. Технологија синхронизације И1 и И2 обезбеђује велике брзине прилаза, савијања и повратка. Његова способност дужине савијања и опсег притиска могу се прилагодити како би задовољили различите захтеве производње.

Научни дизајн

1, Синхроно кретање оса И1 и И2, од којих свака контролише независни цилиндар

2, Могућност додавања опција и надоградње конфигурације, у каснијој фази

Еколошки

Низак ниво буке током чекања и брзо смањење (мање од 25 децибела), притискање и враћање, јер је притисак у хидрауличном систему контрола затворене петље главног серво мотора. Потрошња енергије мања од опште машине за 60% коришћењем серво мотора.

Стабилне и издржљиве перформансе тела машине

1, Интегрисано заваривање оквира машине.

2，Оквир машине формиран од ЦНЦ тродимензионалног обрадног центра у једном процесу, који обезбеђује паралелност и вертикалност сваке монтажне површине.

3, ламинација унутрашњег стреса каљењем.

4，Пускарење за уклањање рђе и третман против рђе.

1. Контролни систем: ДА52с (опциони Цибелец ЦТ8 из Швајцарске)

Брзо програмирање на једној страници

• Навигација пречицама

•7” ВГА ТФТ у боји

• До 4 осе (И1, И2 и 2 помоћне осе)

•Контрола крунисања

• Библиотека алата/материјала/производа

•УСБ, периферни интерфејс

• Основне функције управљања машином су И1 И2 КСР -оса.

• Напредни алгоритми контроле И-осе за затворену петљу као и вентиле отворене петље

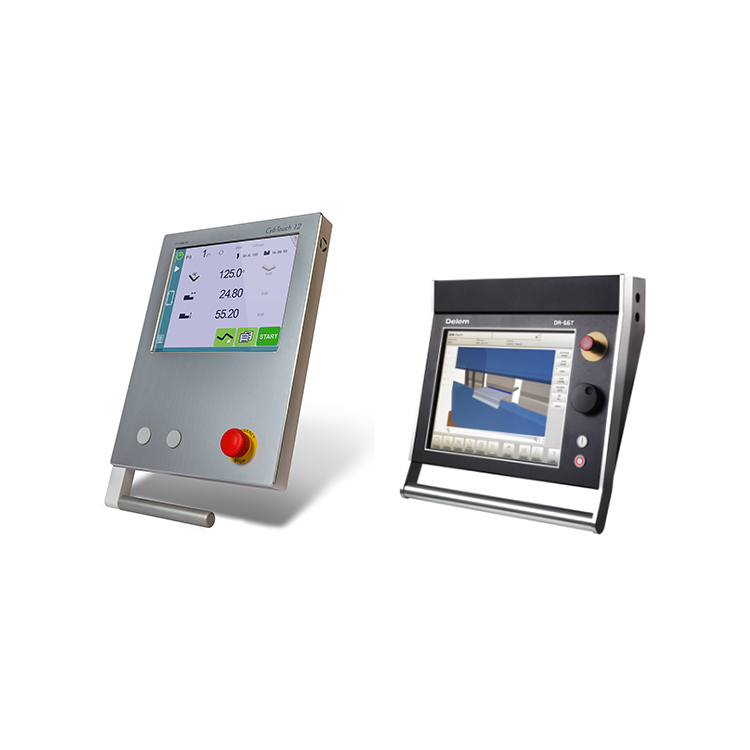

Опциони контролни систем:

(ДА66Т ДА69Т / Цибелец ЦТ8 ЦТ12 из Швајцарске)

Опциона ос(3 1/4 1/6 1/8 1)

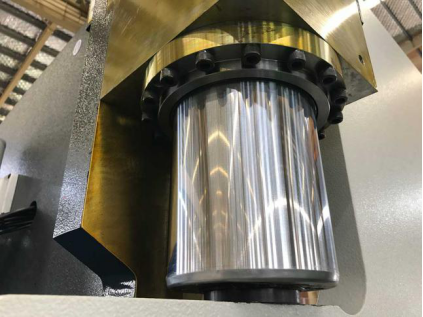

2. Цилиндар
Као кинески премиум бренд, има век трајања више од 10 година

3. Пропорционални вентил
Пропорционални вентил прецизно регулише кретање оси И1 И2

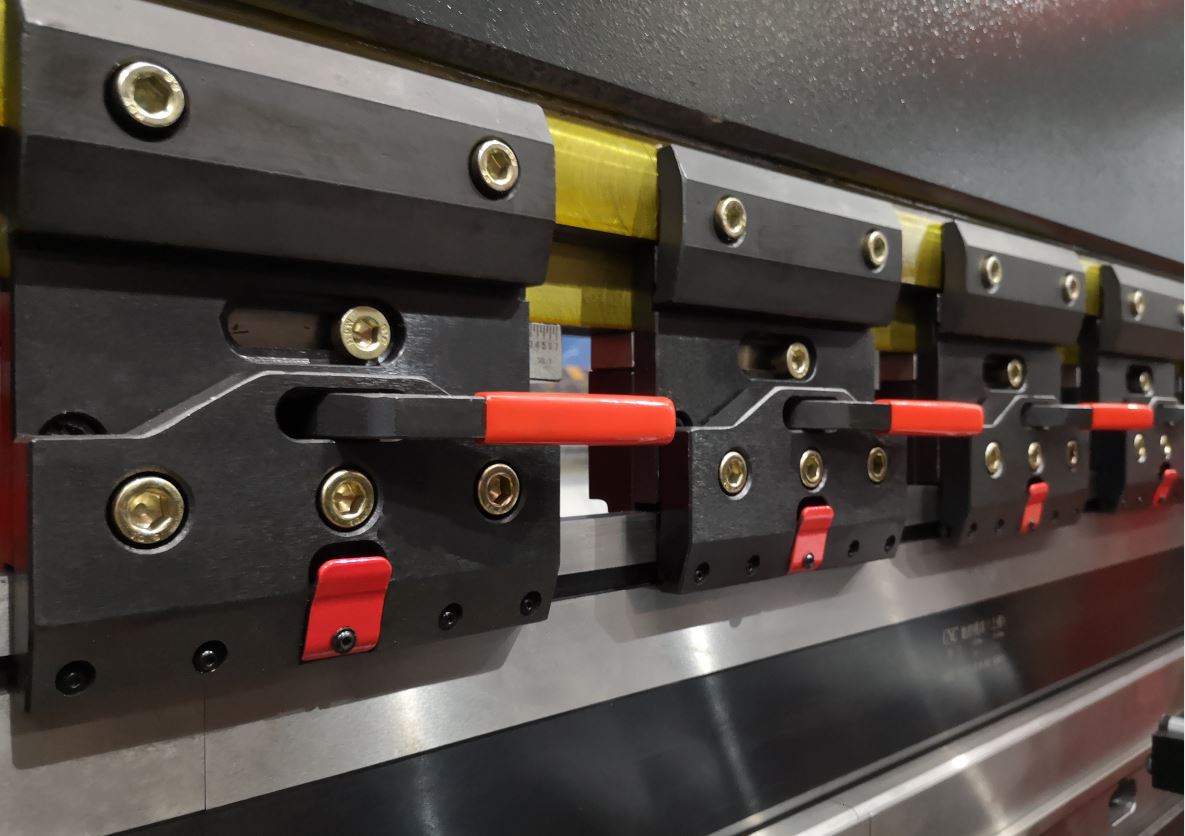

4. Брзи клип
Брза промена алата захваљујући вертикалном постављању, да бисте смањили време подешавања

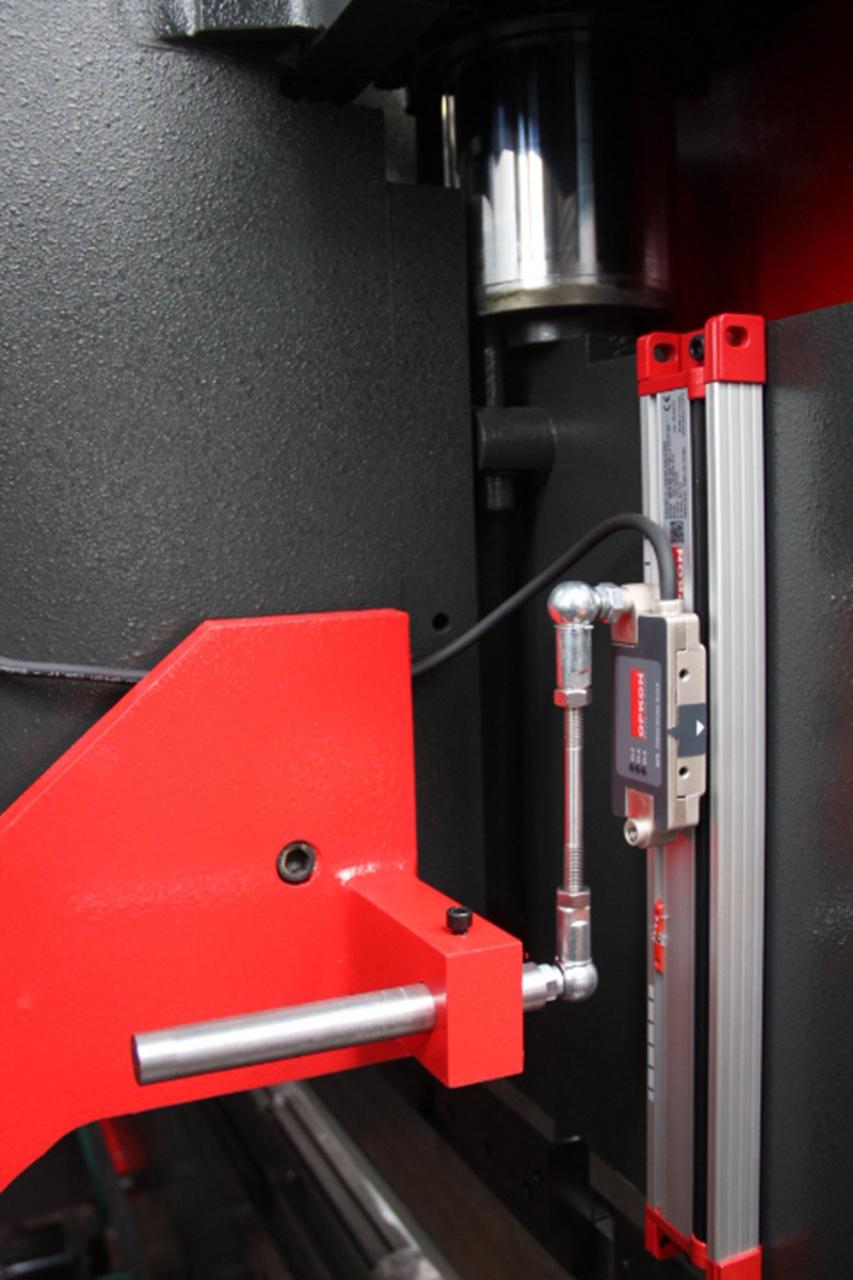

5. Лењир за решетке даје прецизно позиционирање
Систем оптичког линеарног водича је фиксиран на лежиште машине одвојеном руком. Овим решењем, све вредности скретања могу да се забележе како би се прилагодиле осетљивост и поновљивост ваших веза.

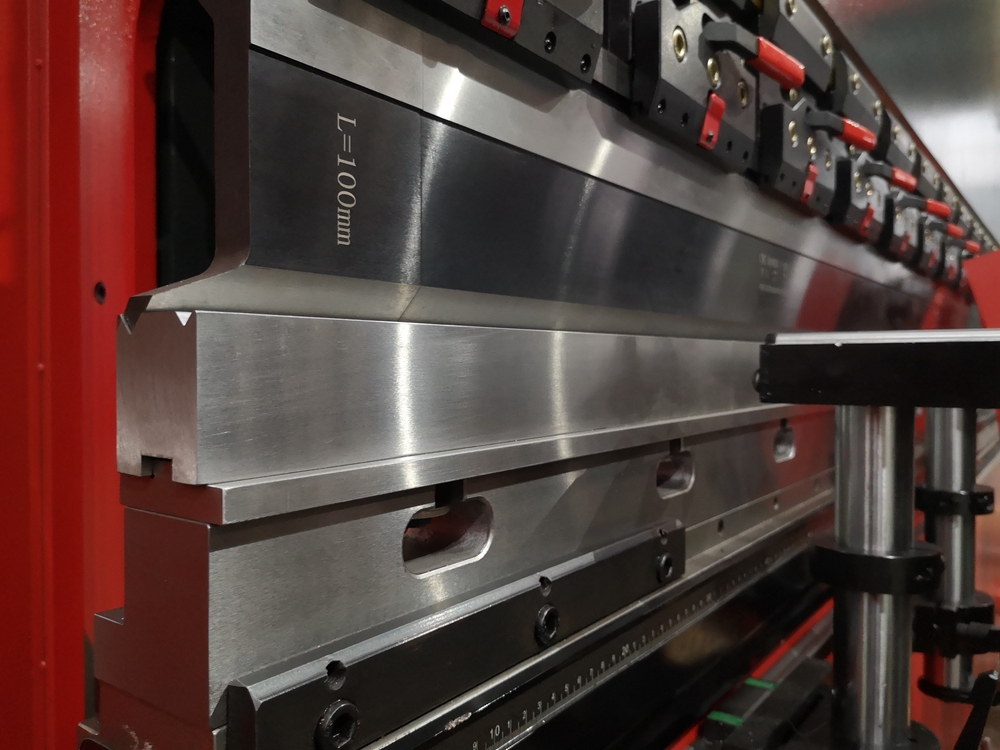

6. ЦНЦ калуп (Голин)
ЦНЦ концентрични калуп, вишенаменски, лако се мењају стране

7. Аутоматски систем крунисања
Изједначена компензација, савршен угао савијања. Контрола помоћу ЦНЦ управљачког система ДА52с

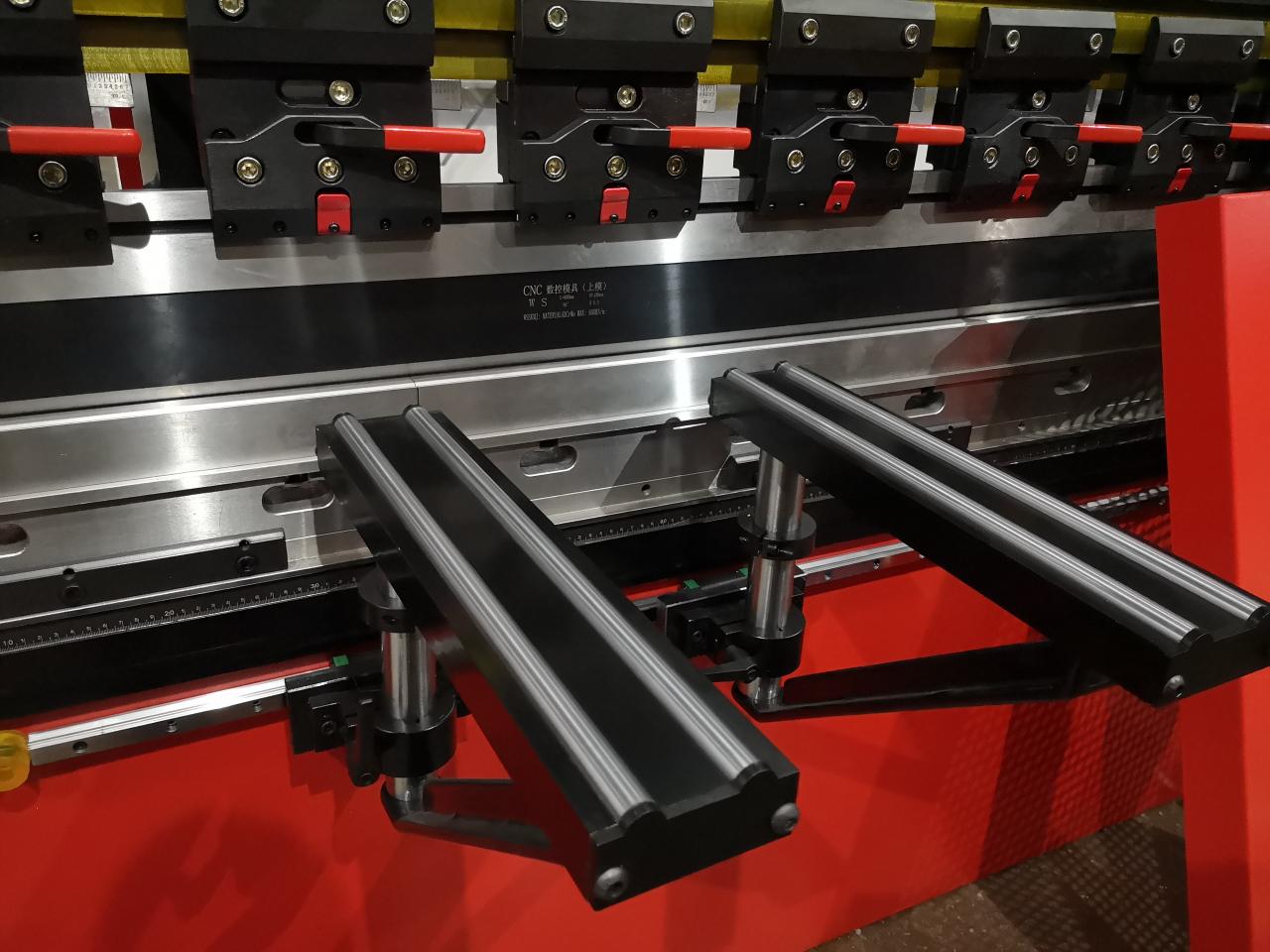

8. Потпорна рука
Ергономски потпорни носачи и ЛЕД осветљење радног простора служе за максималну лакоћу рада

9. Двоструке линеарне вођице и интегрисана потпорна греда
За побољшање тачности покрета прстију

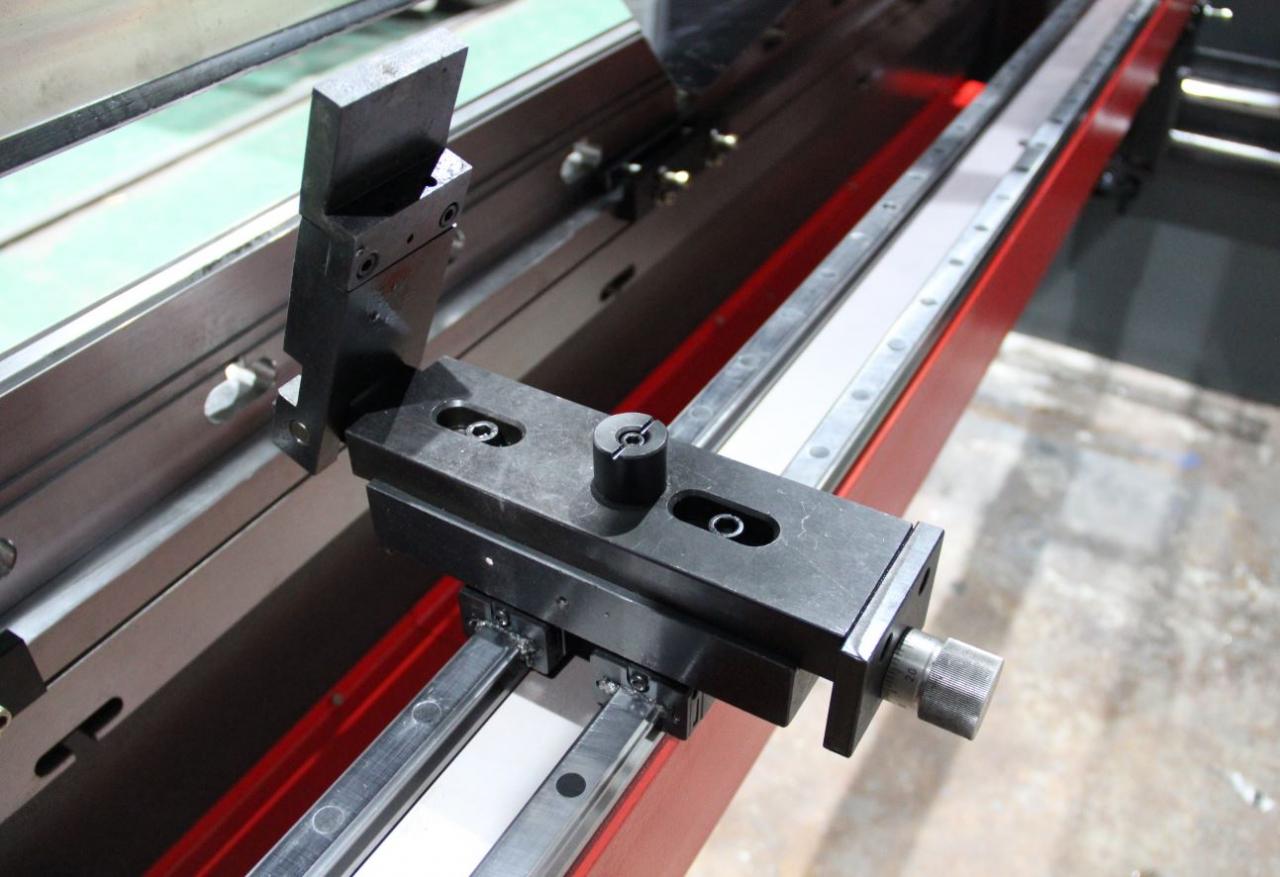

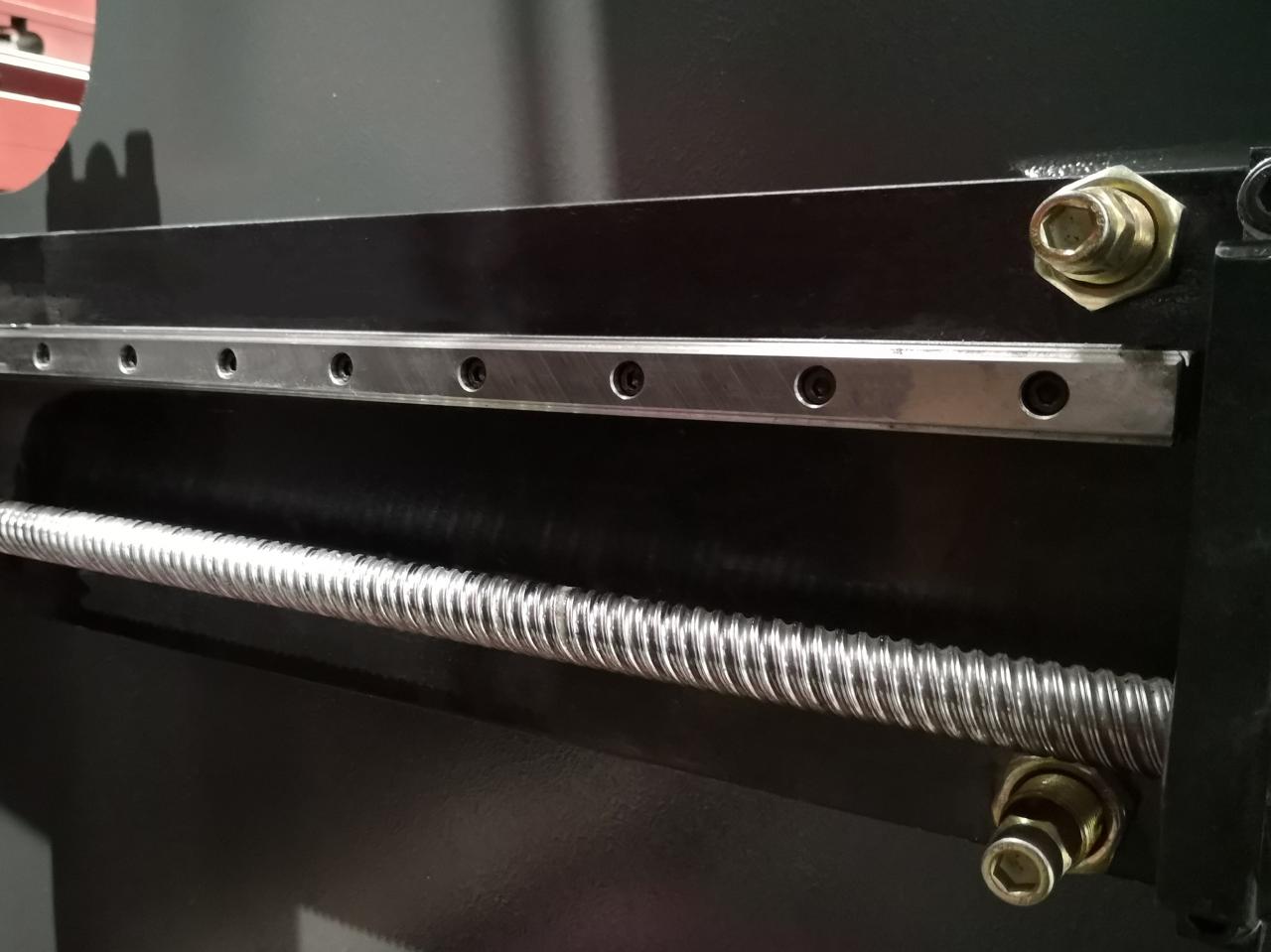

10. Куглични вијак и линеарни водич
Динамични задњи мерачи и оса велике брзине захваљујући кугличном вијку и линеарном водичу за побољшање тачности кретања задњег мерача

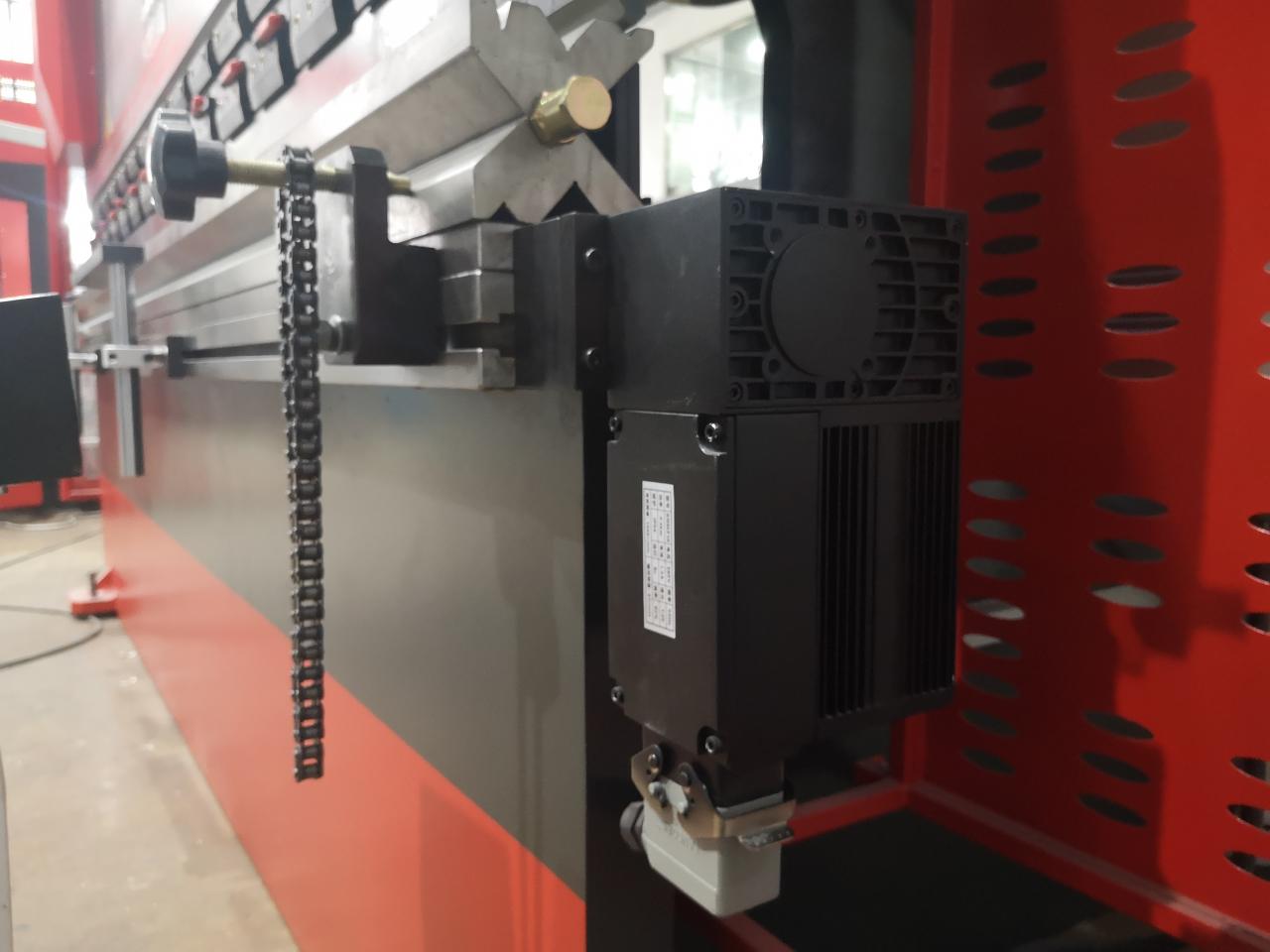

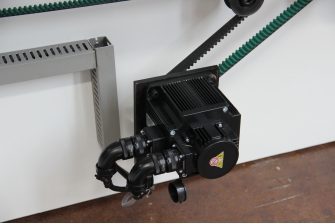

11. Серво мотор
Позиционирање оса Кс и И серво погона за повећање брзине и тачности.

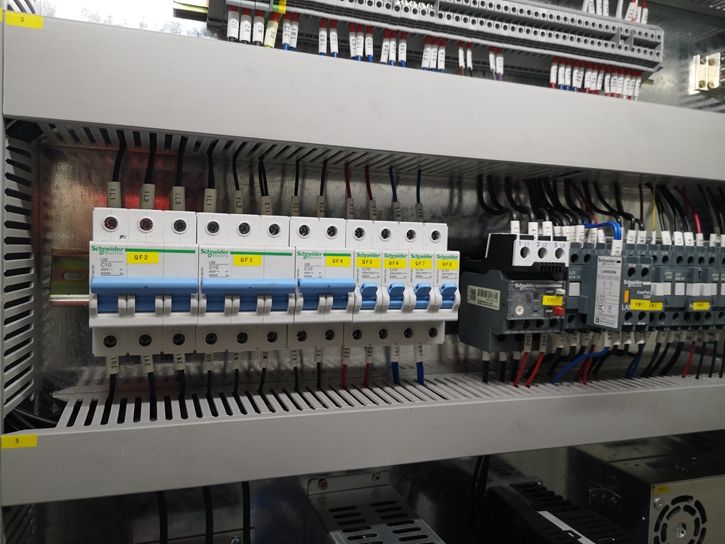

12. Главне електричне компоненте
Избор међународних брендова, стабилне и дуготрајне перформансе.

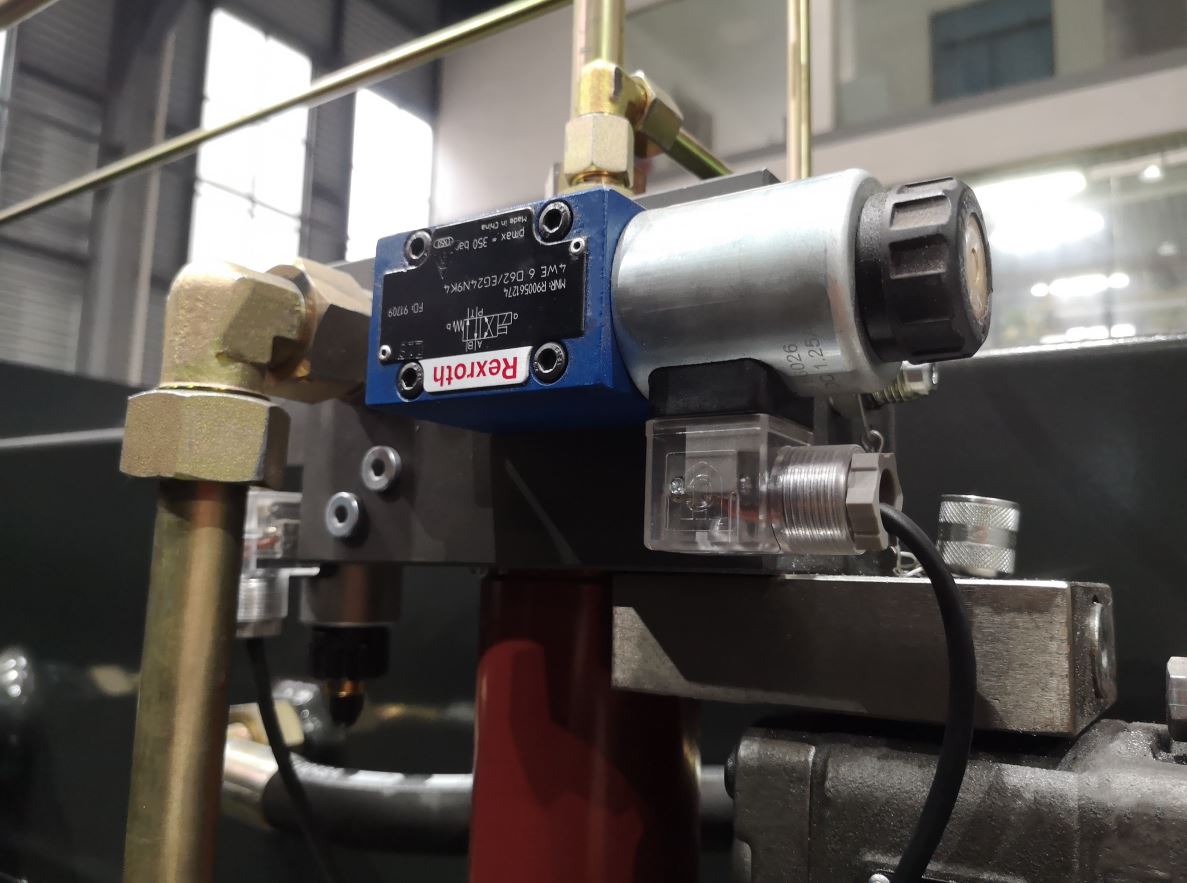

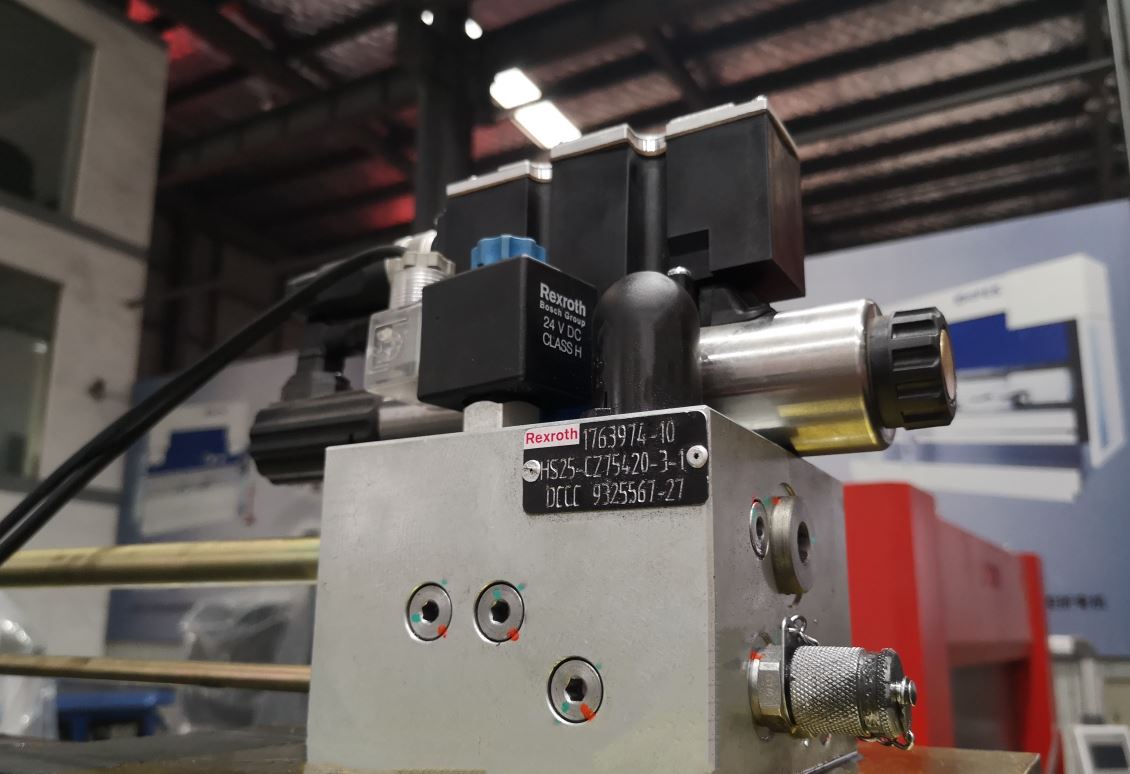

13. Хидраулични вентил
Избор међународних брендова, стабилне и дуготрајне перформансе.

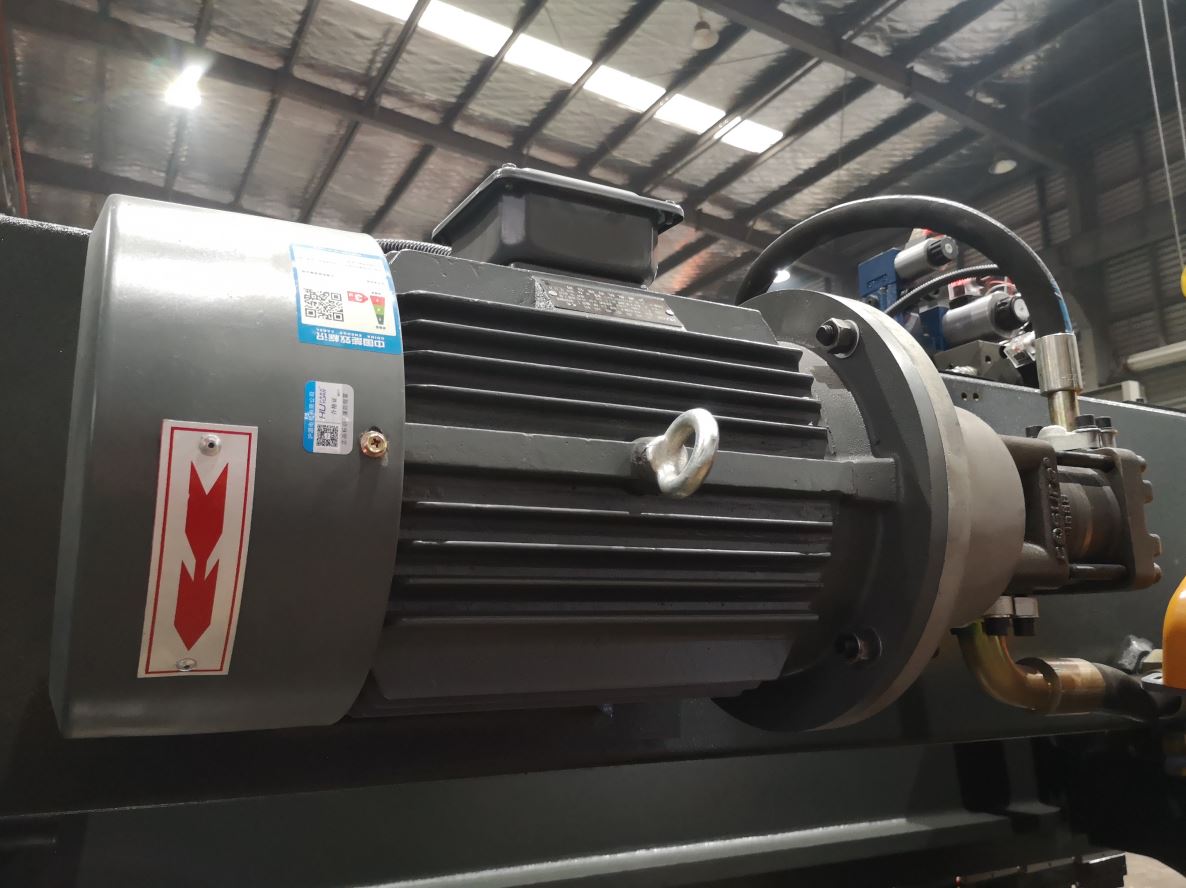

14. Главни мотор (Сиеменс из Немачке) пумпа за уље (Сунни из Америке)
Избор међународних брендова, стабилне и дуготрајне перформансе.

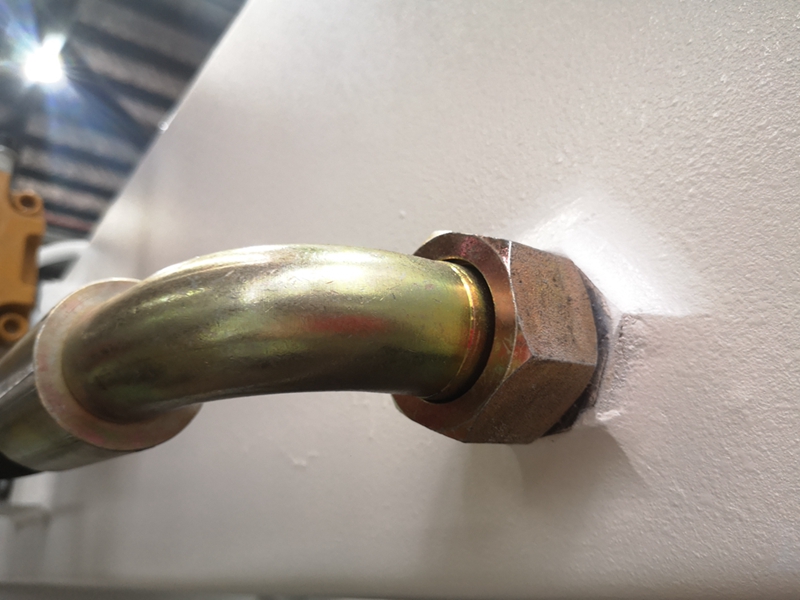

15. Спој цеви (ЕМБ са немачког)
Да бисте избегли цурење уља, лако се поправља

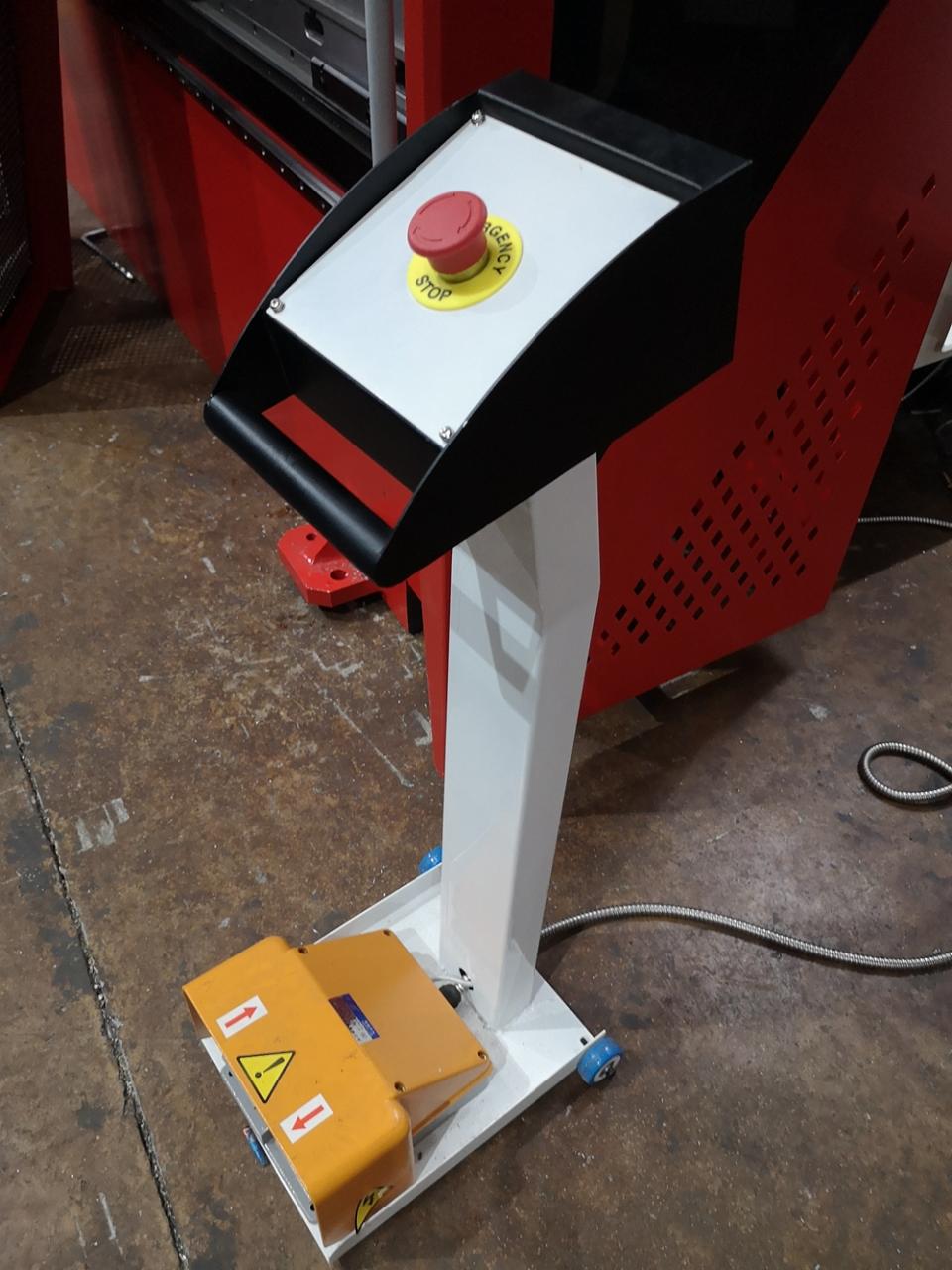

16. Електричне компоненте ножног прекидача (Сцхнеидер из Француске)

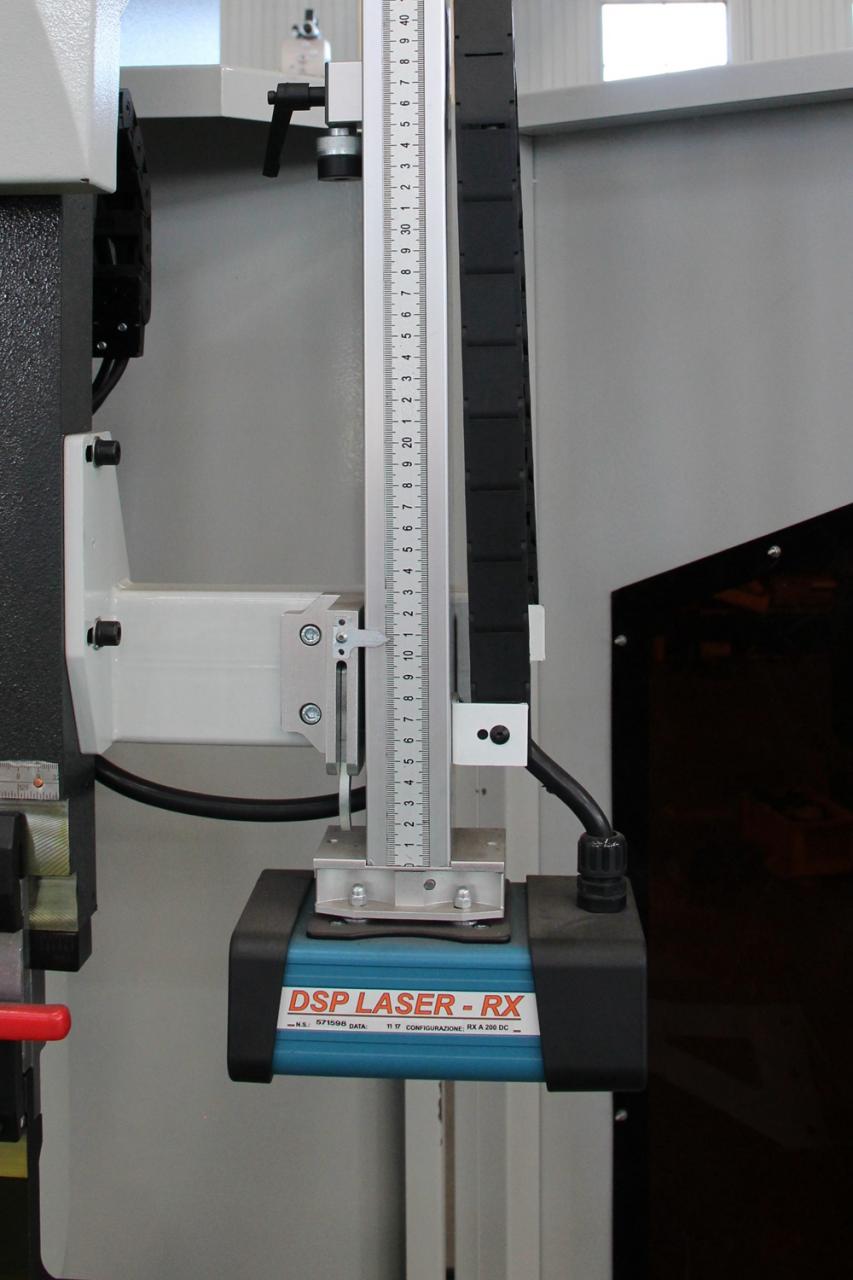

17. ДСП Ласер Сафе (опционо)
Оштрица се зауставља када ласер открије препреку.

Технички параметри

Модел	Удаљеност полова (мм)	Дубина грла (мм)	Ход клизача (мм)	Максимална висина (мм)	Снага (кв)	Тежина (кг)	Димензије (мм)
40Т/2200	1850	230	80	320	4	2750	2200к1200к1900
40Т/2500	1850	230	80	320	4	3000	2500к1200к1900
63Т/2500	1900	250	100	320	5.5	4000	2500к1300к2210
63Т/3200	2560	250	100	320	5.5	4800	3200к1300к2210
80Т/2500	1990	300	100	320	7.5	5000	2500к1400к2300
80Т/3200	2560	320	100	350	7.5	6000	3200к1500к2300
80Т/4000	3200	320	100	350	7.5	7000	4000к1500к2400
100Т/2500	1990	320	120	350	7.5	6000	2500к1600к2400
100Т/3200	2600	320	120	400	7.5	6800	3200к1600к2600
100Т/4000	3200	320	120	400	7.5	8000	4000к1600к2600
125Т/3200	2600	320	120	400	7.5	7000	3200к1600к2600
125Т/4000	3200	320	120	400	7.5	8500	4000к1600к2600
160Т/3200	2580	320	120	460	11	10000	3200к1700к2700
160Т/4000	2900	320	160	460	11	11000	4000к1700к2800
160Т/5000	3900	320	160	460	11	13500	5000к1900к3100
160Т/6000	4900	320	160	460	11	18500	6300к1900к3200
200Т/3200	2480	320	200	460	11	11000	3200к1950к2800
200Т/4000	2900	320	200	460	11	12500	4000к1950к2800
200Т/5000	3900	320	200	460	11	14000	5000к1950к3000
200Т/6000	4900	320	200	460	11	20000	6000к1950к3300
250Т/3200	2450	400	250	590	18.5	18500	3250к2000к3200
250Т/4000	2900	400	250	590	18.5	20000	4000к2000к3400
250Т/5000	3900	400	250	590	18.5	23000	5000к2000к3400
250Т/6000	4900	400	250	590	18.5	27000	6000к2000к3400
300Т/3200	2450	400	250	590	22	20500	3200к2000к3450
300Т/4000	2900	400	250	590	22	22000	4000к2000к3450
300Т/5000	3900	400	250	590	22	25000	5000к2000к3450
300Т/6000	4900	400	250	590	22	28000	6000к2000к3450
400Т/3200	2400	400	250	590	30	22500	3200к2180к3400
400Т/4000	2900	400	250	590	30	25000	4000к2180к3400
400Т/5000	3900	400	250	590	30	29000	5000к2180к3500
400Т/6000	4900	400	250	590	30	34000	6000к2180к3800
500Т/5000	3900	400	250	590	45	42000	5050к3500к3700
500Т/6000	4900	400	320	590	45	54000	6050к3500к3700
600Т/4000	2900	400	320	590	55	44000	4050к4500к3700
600Т/6000	4900	400	320	590	55	60000	6050к4500к3700

Детаљи

• Ход клизача (мм): 120 мм
• Аутоматски ниво: Потпуно аутоматски
• Дубина грла (мм): 320 мм
• Тип машине: синхронизована
• Дужина радног стола (мм): 3200 мм
• Ширина радног стола (мм): 150 мм
• Димензије: 3200к1600к2600мм
• Стање: Ново
• Материјал / обрађен метал: месинг / бакар, нерђајући челик, легура, угљенични челик, алуминијум
• Аутоматизација: Аутоматска
• Додатне услуге: Завршно обликовање
• Година: 2020
• Тежина (КГ): 7000
• Снага мотора (кв): 7,5 кв
• Кључне продајне тачке: Мултифункционална
• Гаранција: 2 године
• Применљиве индустрије: Продавнице грађевинског материјала, Радње за поправку машина, Производни погон, Фабрика хране и пића, Штампарије, Грађевински радови, Енергија и рударство, Продавнице хране и пића
• Локација изложбеног простора: Нема
• Врста маркетинга: Нови производ 2020
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 1 година
• Основне компоненте: лежај, мотор, посуда под притиском, мотор, остало
• Модел: ВЕ67К Сериес-125Т/3200
• Сирови материјал: Ваљање листова / плоча

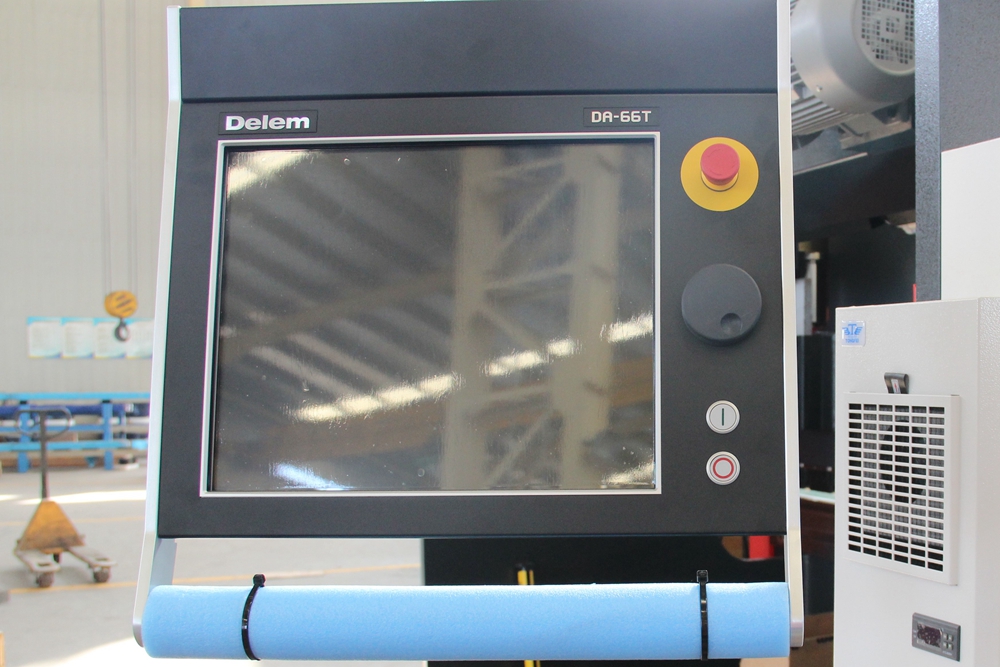

• Систем управљања: Делем ДА66Т
• Контролне осе: И1 И2 Кс крунисање по оси В
• Електричне компоненте: Сцхнеидер из Француске
• Главни мотор: Сиеменс из Немачке
• Време испоруке: 15 дана
• Употреба: Савијање металног лима
• Сертификација: ЦЕ ИСО
