Аутоматска машина за сечење цеви 1000в мали радни сто машина за ласерско сечење влакана

Опис машине

Ласерско сечење је најбоља метода сечења међу разним технологијама сечења којима су људи данас савладали. Предности ласерског сечења су: мала термичка деформација, висока тачност сечења, ниска бука, без загађења, лако се реализује аутоматско сечење, иако је почетна инвестиција велика ( Недостатак), али је трошак обраде 50% мањи од механичке обраде. Као напредна производна технологија, ласерско сечење има предности широког спектра примене, флексибилног процеса, високе прецизности обраде, доброг квалитета, чистог производног процеса и лаке реализације аутоматизације, флексибилности, интелигенције и побољшања квалитета производа и продуктивности рада.

Карактеристика машине

1. Машина усваја отворену структуру радног стола, увезену високо прецизну летву и зупчаник са двоструким погоном и линеарну водилицу, стабилан пренос и високу прецизност.

2. И кревет и покретна греда усвајају интегралну структуру за заваривање. Кревет је термички обрађен на 600°Ц и завршен 12-метарским порталним глодањем. Хлади се у пећи 24 сата. Након жарења, грубо је, а затим подвргнут третману старења вибрацијама, који може у потпуности елиминисати заваривање и прилагодљивост обраде, добра крутост, висока прецизност, може задржати дуготрајну употребу без деформација.

3. Све осе Кс, И и З су увезене из Француске са серво моторима са високом прецизношћу, великом брзином, великим обртним моментом, великом инерцијом, стабилним и издржљивим перформансама. Обезбедите велику брзину и убрзање целе машине.

4. Усваја посебан нумерички контролни систем ЦИПЦУТ машине за ласерско резање влакана засновану на оперативном систему Виндовс и интегрише многе посебне функционалне модуле за контролу ласерског сечења, са моћним функцијама, добрим интерфејсом човек-машина и једноставним радом.

5. ЦИПНЕСТ Екперт Едитион софтвер за угнеждење је основна технологија за ЦНЦ машине за сечење да би се реализовало „сечење са пуним радним временом, високо ефикасно сечење и сечење са великом брзином гнежђења“. То је основна гаранција за ефикасну уштеду материјала и побољшање ефикасности сечења.

6. Глава за сечење усваја специјалне главе за ласерско резање влакана које производе међународно познати брендови и капацитивни сензори, са високом прецизношћу сензора, осетљивим одговором и најстабилнијим и најпоузданијим перформансама. 7. Високопрецизни електронски контролисан пропорционални вентил увезен из Немачке може прецизно контролисати притисак ваздуха помоћног гаса за сечење како би се постигао најбољи ефекат сечења.

Мацхине Цомпонентс

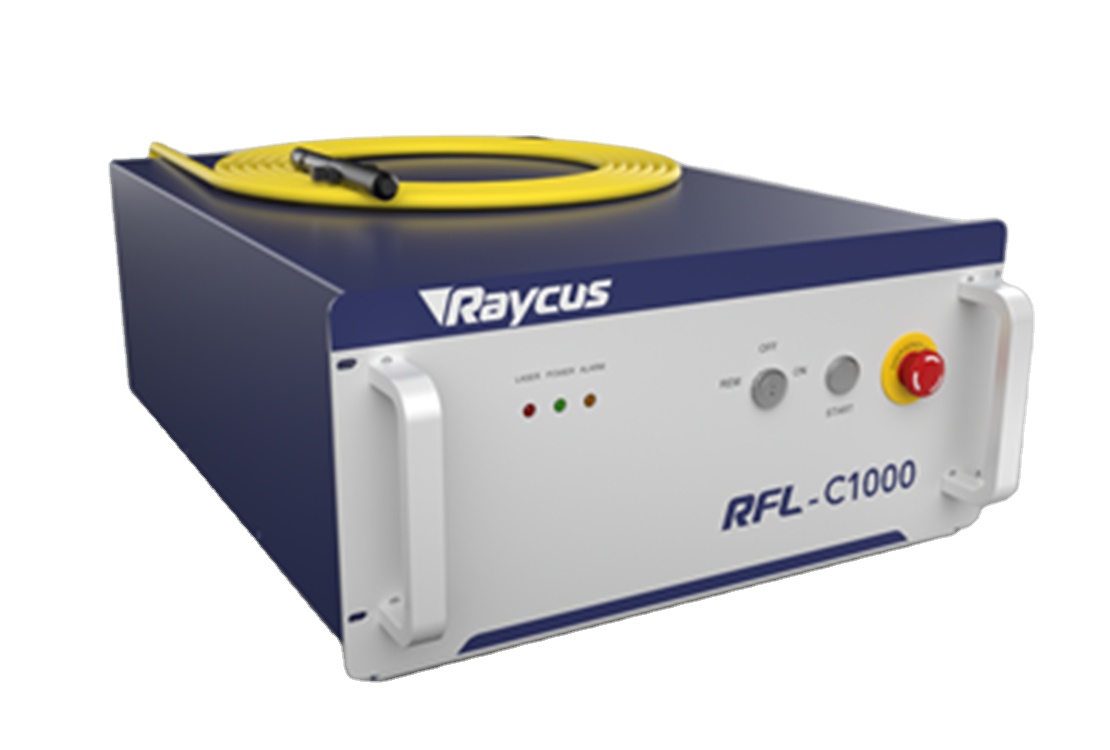

Раицус РФЛ-Ц1000 оптички ласерски извор

• Одличан квалитет зрака (БПП)

• Константан БПП у пуном опсегу снаге

• Користите велику жижну даљину да и даље добијете малу тачку

• Ефикасност електро-оптичке конверзије>25%

• Рад без одржавања

• Модуларни дизајн, "укључи и играј"

• Мала величина и лака инсталација

• Радни век извора пумпе >100.000 сати

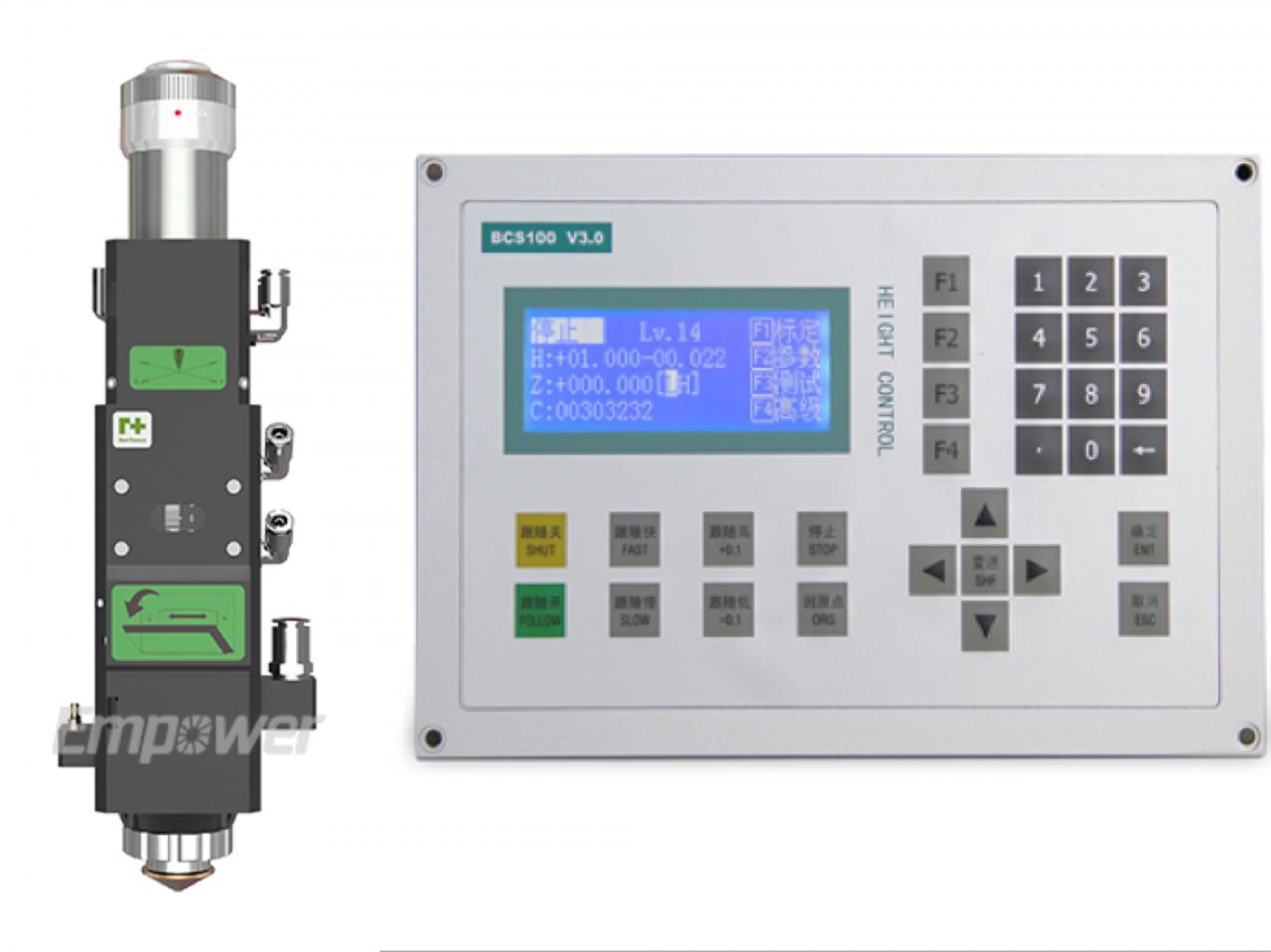

Резна глава и регулатор висине

• Доступан са капацитивним сензором висине.

• Сензори температуре штите оптику и минимизирају могућност прегревања.

• 10 мм померања сочива за подешавање фокуса.

• Брз и лак приступ покривном стаклу.

• Флексибилан дизајн за оптимизацију величине тачке.

• Углађен проток помоћног гаса.

• Компактан, лаган дизајн.

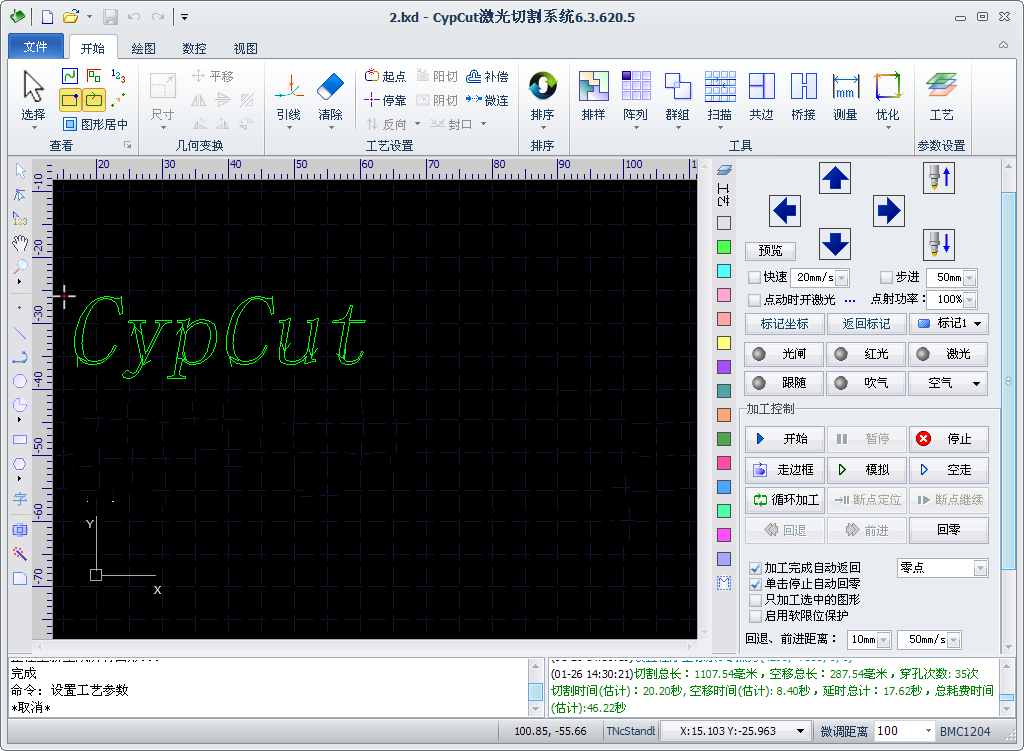

Ципцут систем сечења

• Аутоматско подешавање висине

• Заштита софтвера

• Контрола снаге ласерског зрака

• Функција настављања тачке изненадног искључивања

• Жабљи скок и функција аутоматског позиционирања ивице

• Одговор у реалном времену да би се избегло кашњење сигнала које узрокује заобљену ивицу

Спецификација

Листа главних компоненти
Не.	Назив компоненте	Произвођач - Место порекла
1	Машинска алатка	Алатна машина за заваривање плоча--Дахан
2	Мацхине Беам	Алуминијумска греда--Дахан
3	Извор фибер ласера	Раицус/Мак 1000В--Кина
4	Ласер Хеад	Раитоолс-- Кина
5	Систем резања	Кипкут -- Кина
6	Серво мотор и драјвер	Шнајдер -- Француска
7	Спеед Редуцер	Схимпо -- Јапан
8	Водилице	Хивин -- Тајван
9	Рацк & Пинион	ИИЦ са Тајвана
10	Пропорционални вентил	СМЦ --Јапан
11	Цхиллер	Ханли -- Кина

Спецификације
Снага ласера	1000В
Површина сечења (мм) (Д×Ш)	3000мм×1500мм
Максимална брзина сечења (м/мин)	120 м/мин
Мак Аццелератед	1.5Г
Тачност позиционирања	±0.03мммм
Тачност поновљивости	±0.02мм
Минимална ширина линије	0.15мм
Максимална дубина сечења (меки челик)	12мм
Нерђајући челик Н2	5мм
Алуминијум	3мм
Дривинг Ваи	Увезени серво мотор
Пут преноса	Увезени зупчаник и дупли возач
Електрични захтеви	380В/50Хз.60Амп
Потрошња струје	12КВ
Тежина радног комада	800кг
Тежина	5500кг
Величина оквира (мм)	4800мм×2700мм×1900мм (Д×Ш×В)
Величина оквира са мењачем палета (мм)	8400мм×3000мм×2100мм (Д×Ш×В)

Предности и примене

ПРЕДНОСТИ:

1, Уштеда на потрошњи енергије / само 20-30% машине за ласерско сечење ЦО2 под истом снагом.

2, Флексибилност и прецизно сечење једноставних или сложених делова

3, усваја увезени ласер са влакнима светског бренда / животни век преко 100.000 сати

4, Увезени серво мотор и систем зупчаника осигуравају прецизно сечење

5, висококвалитетно сечење без додатне завршне обраде

6, већа брзина сечења и ефикаснија, брзина резне плоче преко 10 метара у минути

7, Рез без контакта што значи да нема трагова или контаминације материјала

8, Могућност сечења практично било ког лима

ПРИЈАВЕ:

ПРИМЕНЉИВИ МАТЕРИЈАЛИ: Нерђајући челик, угљенични челик, легирани челик, силицијум челик, опружни челик, алуминијум, легура алуминијума, поцинковани лим и друге металне цеви и цеви.

ПРИМЕНЉИВА ИНДУСТРИЈА: Широко се примењује у индустријској преради цевовода, опреми отпорној на експлозију, војној индустрији, хемијској индустрији, истраживању нафте, лампама и фењерима, преради метала, гвожђу, грађевинарству итд.

Наше услуге и предности

Наш сервис

1. Две године гаранције за ову ласерску машину и делове ласера са влакнима; Једна година гаранције за другу машину и делове.

2. 24-часовна професионална онлајн техничка подршка.

3. Вјешт инжењер ће помоћи купцу да ријеши проблем помоћу ТМ-а, Вхатсапп-а на вријеме када се проблем деси.

4. Бесплатно ажурирање софтвера.

5. Доживотно одржавање и снабдевање резервним деловима.

Наше предности

1. Алибаба Аутхентицатион Ентерприсе

2. 12 година искуства у извозу

3. 20 година искуства у производњи

4. ОЕМ&ОДМ услуга

5. 24-часовна онлајн услуга

6. Дилерска мрежа широм света

Детаљи

• Примена: ЛАСЕРСКО РЕЗАЊЕ
• Применљив материјал: Метал
• Стање: Ново
• Тип ласера: фибер ласер
• Површина резања: 3000 * 1500 мм
• Брзина сечења: 120м/мин
• Подржан графички формат: ДКСФ
• Дебљина сечења: 1-10 мм
• ЦНЦ или не: Да
• Режим хлађења: ВОДЕНО ХЛАЂЕЊЕ
• Контролни софтвер: Ципцут
• Бренд извора ласера: Раицус/ИПГ/Мак
• Марка ласерске главе: Раитоолс/Прецитец
• Марка серво мотора: Иаскава
• Марка водилице: ХИВИН
• Марка контролног система: Ципцут
• Тежина (КГ): 5500 КГ
• Кључне продајне тачке: дуг радни век
• Бренд оптичких сочива: Раитоолс
• Гаранција: 1 година
• Применљиве индустрије: производни погон, прерада лима
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 2 године
• Основне компоненте: ласерски извор
• Максимална брзина сечења (м/мин): 120 м/мин
• Максимално убрзано: 1,5Г
• Тачност позиционирања: ±0.03мммм
• Тачност поновљивости: ±0,02 мм
• Минимална ширина линије: 0,15 мм
• Максимална дубина сечења (меки челик): 12 мм
• Нерђајући челик Н2: 5 мм
• Алуминијум: 3 мм
• Електрични захтеви: 380В/50Хз.60Амп
• Величина оквира са мењачем палета (мм): 8400мм*3000мм*2100мм (Д*Ш*В)
• Сертификат: Сгс
• Обезбеђена постпродајна услуга: онлајн подршка, бесплатни резервни делови, видео техничка подршка
• Сервис након гаранције: Видео техничка подршка, Без сервиса, Онлине подршка, Резервни делови, Одржавање и поправка на терену
