15т 40т 80т 100т хидраулична преса кочница Цнц машина за савијање

Машина за пресовање кочнице/савијања

хидраулична прес кочница цнц машина за савијање са прецизним задњим мерачем, серво мотором, сигурносном заштитом, брзом стезаљком, кугличним вијком и линеарним водичем. Сви из Немачке, САД, Холандије, Италије Делови бренда. Дебљина и дужина савијања се могу произвести по мери.

Графика која се може резати

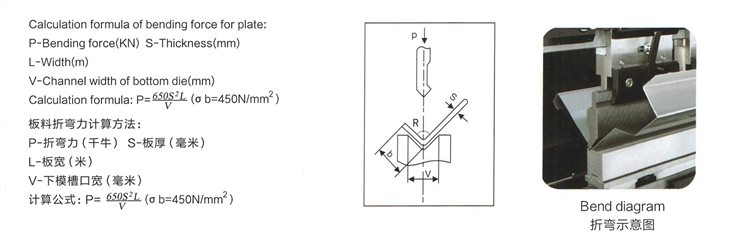

Табела силе за кочницу притиска

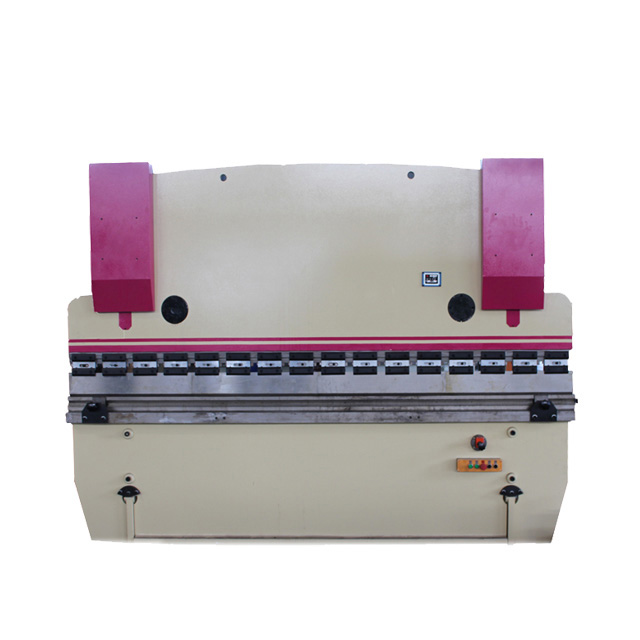

ВЦ67И/К прес кочница

ВЦ67И/К прес кочница

● Контрола серво мотора

●Сачувајте до 100 програма

●До 25 савијања по програму

●Библиотека алата и програм алата

●Аутоматски програм угла савијања

●Већа брзина рам и бацкгахге

● Већа тачност савијања и позиционирања

ВЦ 67И/К Карактеристике

Цела структура заварене машине постиже високу крутост; машина је дизајнирана помоћу АНСИС софтвера који може да обезбеди поузданост и прецизност кочнице пресе.

Мотори за задњи мерач се контролишу помоћу инвертера, који може постићи високу тачност позиционирања залиха и цилиндра променом фреквенције и напона мотора.

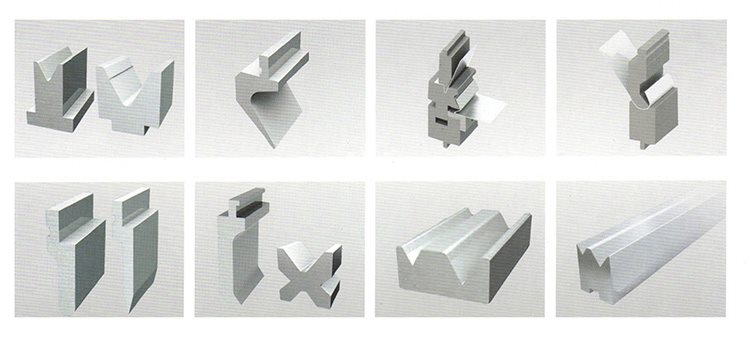

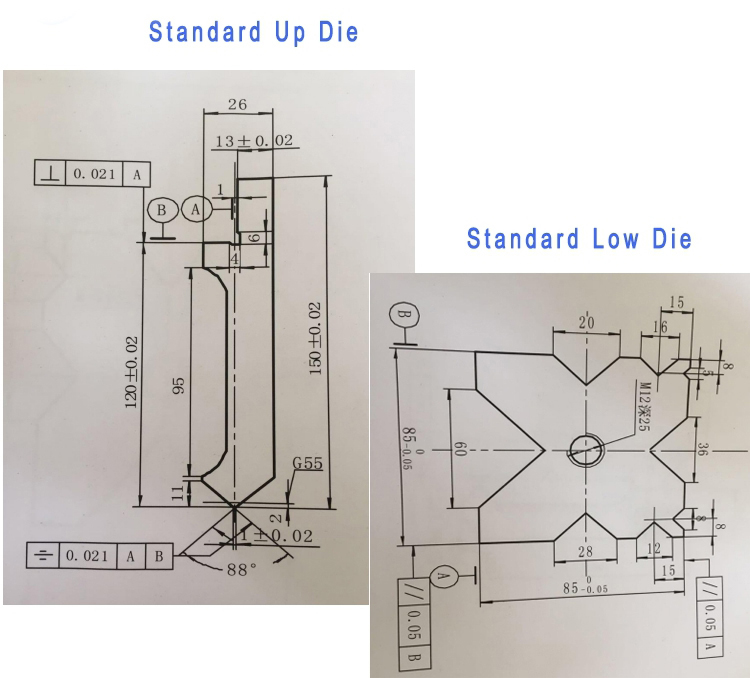

Различити пробојци и матрице су опциони у складу са захтевима купца, као што су Мулти-В матрице, матрице радијуса, матрице са гушчјим вратом, итд. Један сет комплетног стандардног пробоја и матрице ће бити укључен бесплатно.

Кс оса (Бацкгахге) и И оса (Рам ход или цилиндер ход) могу се програмирати помоћу Е21 системског контролера, који може да ускладишти до 40 група програма. Бочни и задњи метални заштитни штитник испуњава европски безбедносни стандард.

Хидраулично преоптерећење може бити заштићено преливним вентилом, системски притисак се може лако регулисати помоћу прекидача притиска.

Ножни прекидач са дугметом за случај нужде може одмах зауставити машину када се догоди несрећа.

Тип	Номинални притисак	Ворктабле Ленгтх	Размак између колона	Тхроат Дептх	Слиде Строке	Мак Опен	Снага мотора	Димензије
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)	(КВ)	(мм)
ВЦ67И- 40т/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
ВЦ67И- 40т/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
ВЦ67И- 63т/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
ВЦ67И- 63т/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
ВЦ67И- 80т/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
ВЦ67И- 80т/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
ВЦ67И- 100т/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
ВЦ67И- 100т/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
ВЦ67И- 125т/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
ВЦ67И- 125т/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
ВЦ67И- 160т/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
ВЦ67И- 160т/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
ВЦ67И- 160т/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
ВЦ67И- 200т/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
ВЦ67И- 200т/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
ВЦ67И- 200т/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
ВЦ67И- 250т/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
ВЦ67И- 250т/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
ВЦ67И- 250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
ВЦ67И- 300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
ВЦ67И- 300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
ВЦ67И- 300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
ВЦ67И- 350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
ВЦ67И- 350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
ВЦ67И- 400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
ВЦ67И- 400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
ВЦ67И- 500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
ВЦ67И- 500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
ВЦ67И- 500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
ВЦ67И- 600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
ВЦ67И- 600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

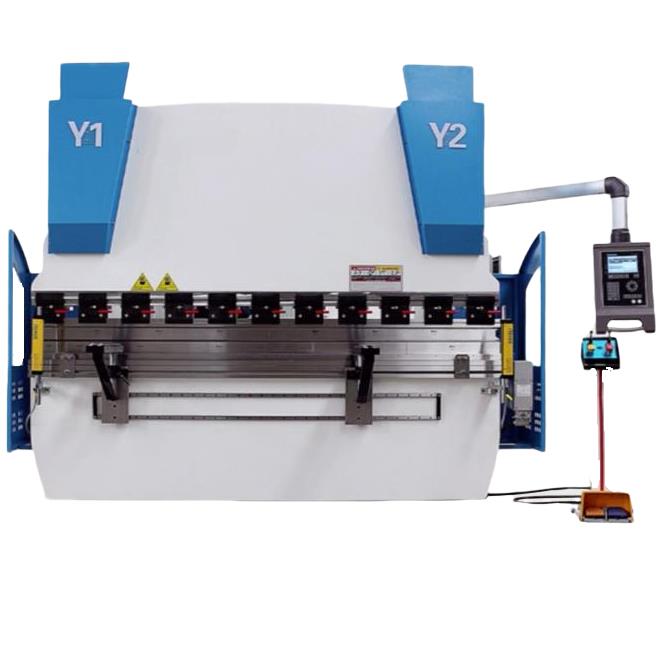

ВЕ67К Серија Електро-хидраулични серво прес кочница ЦНЦ машина за савијање

ВЕ67К Сериес Електро-хидраулична серво преса кочница ЦНЦ машина за савијање усваја интегрално заваривање и интегралну структуру обраде.

Главне компоненте тела се анализирају помоћу АНСИС софтвера за анализу коначних елемената, који обезбеђује поузданост и
укупна тачност машине алатке.

Главни цилиндар уља са обе стране пролази кроз режим контроле хода традиционалног механичког савијања типа преграде
машина и усваја режим управљања затворене петље који се састоји од електро-хидрауличног серво вентила увезеног из Немачке и решеткастог лењира увезеног из Немачке.

ВЕ67ИК Феатурес

●Напредна конфигурација, висока прецизност и висока ефикасност ЦНЦ хидрауличне кочнице

● Холистичка структура заваривања

●Електро-хидраулични серво систем, затворена петља контролише синхронизацију клизача

●Двоструки механизам крунисања

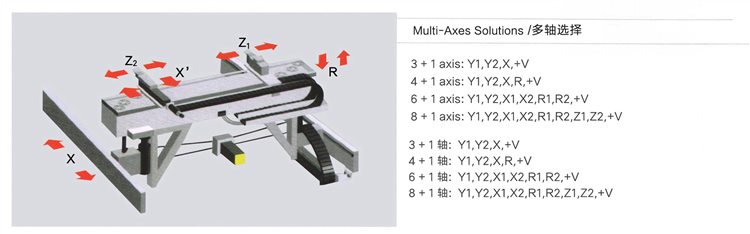

●Стандардна конфигурација са 3 1 осе:
И1 (горе-доле левог цилиндра)
И2 (горе-доле десног цилиндра)
Кс (напред-назад од бацкгуге)
В (хидраулично крунисање)

●Резервни систем Опционо:
4-осни задњи мерач (Кс. Р, З1. З2)
5-осовински задњи мерач (КСР З1. З2, Кс')
6-осни задњи мерач (Кс1. Кс2. Р1. Р2, З1. З2)

Тип	Номинални притисак	Ворктабле Ленгтх	Размак између колона	Тхроат Дептх	Слиде Строке	Мак Опен	Снага мотора	Димензије
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)	(КВ)	(мм)
ВЕ67К-40т/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
ВЕ67К-40т/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
ВЕ67К-63т/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
ВЕ67К-63т/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
ВЕ67К-80т/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
ВЕ67К-80т/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
ВЕ67К-100т/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
ВЕ67К-100т/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
ВЕ67К-125т/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
ВЕ67К-125т/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
ВЕ67К-160т/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
ВЕ67К-160т/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
ВЕ67К-160т/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
ВЕ67К-200т/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
ВЕ67К-200т/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
ВЕ67К-200т/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
ВЕ67К-250т/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
ВЕ67К-250т/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
ВЕ67К-250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
ВЕ67К-300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
ВЕ67К-300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
ВЕ67К-300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
ВЕ67К-350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
ВЕ67К-350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
ВЕ67К-400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
ВЕ67К-400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
ВЕ67К-500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
ВЕ67К-500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
ВЕ67К-500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
ВЕ67К-600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
ВЕ67К-600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

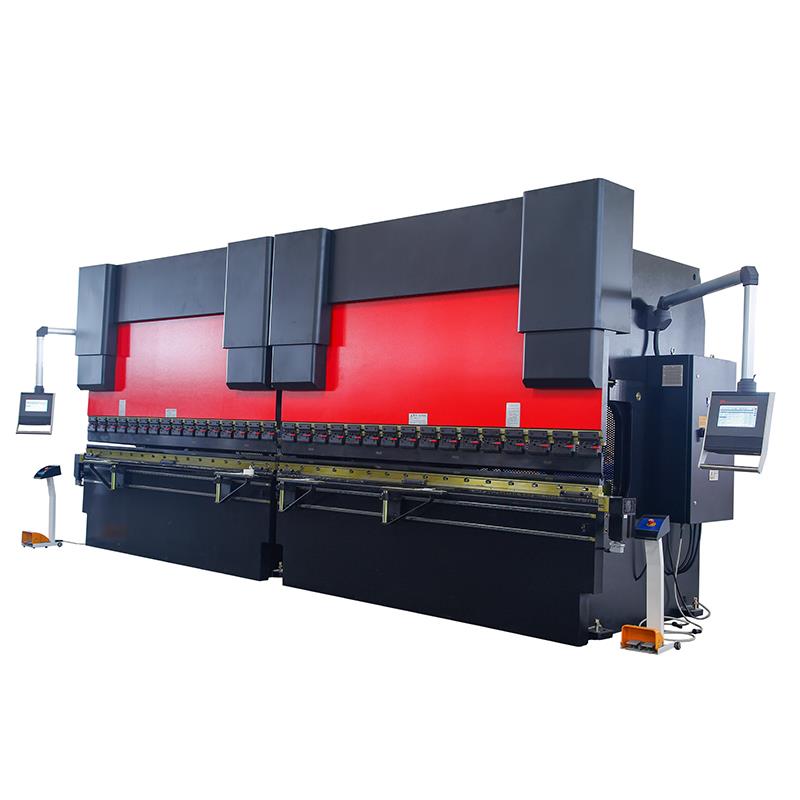

Двоструки притисак на кочницу

Два (ВЦ67И/ВЕ67К) мејнфрејм рачунара су изабрана за конфигурисање синхроне опреме за повезивање са две машине.

Комбинована машина за савијање са двоструком машином може да обрађује супер дугачки радни комад, посебно погодан за градњу, расветни стуб за аутопут, електрични стуб и тако даље.

Две врсте машина алатки се такође могу користити одвојено за побољшање ефикасности производње и опремљене су отклоном
механизам компензације.

Синхрони механизам усваја механички течни серво и механички блок. ●Ова машина је комбинована са два сета од 400 тона прес кочнице.

Тандем контрола постиже синхрони рад. Једна машина је комбинована радним столом, десном и левом зидном плочом.

Због транспорта усвајамо монтажну конструкцију. Регал има јаку крутост, два цилиндра су постављена на десну и леву зидну плочу, хидраулички систем је био под дејством електро система, погонски рам је радио доле. На овну се налазе горње калупе, када се горње и доње матрице додирну, систем ће подићи притисак и формирати радне комаде.

Са различитим калупима и под различитим типовима савијања, може добити различите облике радних комада. Квалитет је стабилан и
поуздан.

Тип	Номинални притисак	Ворктабле Ленгтх	Размак између колона	Тхроат Дептх	Слиде Строке	Мак Опен
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)
ВЕ67К-500т/5000	5000	5000	4100	400	320	630
ВЕ67К-500т/6000	5000	6000	4820	400	320	630
ВЕ67К-500т/7000	5000	7000	5620	400	320	630
ВЕ67К-600т/6000	6000	6000	4820	400	320	630
ВЕ67К-600т/7000	6000	7000	5620	400	320	630
ВЕ67К-700т/8000	7000	8000	5300	400	320	630
ВЕ67К-700т/10000	7000	10000	5300	400	320	630
ВЕ67К-800т/8000	8000	8000	5300	400	320	630
ВЕ67К-1000т/10000	10000	10000	5300	400	320	630
ВЕ67К-1000т/12000	10000	12000	5300	400	320	630
ВЕ67К-1200т/12000	12000	12000	5300	400	320	630
ВЕ67К-1200т/14000	12000	8600	5300	400	320	630

ФАК

1. Да ли ваша компанија прихвата прилагођену понуду, имамо посебне потребе.

РАИМАКС је компанија која се фокусира на истраживање и производњу модуларних цнц машина. Имамо веома богато искуство и снажне могућности истраживања и развоја алатних машина. Веома смо вољни да вам понудимо прилагођену високоефикасну опрему све док имате одређене потребе.

2. Који сертификат добија машина у вашој компанији?

Прошли смо ИСО9001 одобрење система квалитета и ЦЕ сертификат.

3. Да ли имате ценовник за опциону конфигурацију?

Имамо разне конфигурације и толико различитих спецификација, тако да не можемо да вам понудимо ценовник. Молимо контактирајте нашег инжењера продаје ако сте заинтересовани за одређену конфигурацију.

4. Да ли ваша компанија прихвата ЦИФ цену?

ЦИФ цена укључује трошкове доставе цнц машине која треба да се цитира према различитим одредишним лукама и различитим у различитим месецима. Молимо контактирајте нас када имате такву потребу. ЦИФ цена укључује и морску премију која износи 2‰ од 1,1*укупан износ.

5. Ако ваш инжењер дође у нашу земљу да поправи машину и обави неку обуку, колико ће то коштати?

Трошкови углавном укључују трошкове повратних авионских карата, пансиона и смештаја, као и виса таксу. Трошкови особља су
100 УСД/дан/особа, нормално, то је посао за две особе. Али то ће зависити од велике опреме или инсталације и отклањања грешака целе линије.

6. Која је гаранција?

Гаранција је 12 месеци и почиње да тече од дана када машина стигне у луку увозника.

7. Који су ваши начини транспорта?

За већину земаља, ми ћемо транспортовати нашу машину морским путем, док за унутрашње земље можемо користити железнички или аутопут. Извезена цнц машина се упакује у дрвену кутију која се може причврстити у 40 ХК.

8. Ако је машина ван гаранције, како наплатити трошкове додатне опреме?

За машину ван гаранције која треба да замени делове, ми ћемо наплатити према цитату делова. Ако имате било каквих питања, пошаљите нам е-пошту ради консултација.

9. Шта бих урадио у случају квара машине?

Ако је машина квар и корисници не могу да реше, пошаљите нам е-пошту ради консултација. Наш сервис ће одговорити у року од 24 сата.

10. Како дефинисати гаранцију машине? Када сте почели да мерите време?

Гаранцију идентификујемо на основу фабричког броја. Време гаранције се рачуна почевши од пуштања у рад и прихватања опреме. Ако имате било каквих питања, пошаљите нам е-пошту ради консултација.

11. Колики је гарантни рок алатне машине?

Посвећеност клијентима машине су једногодишња гаранција. За куповину корисника, регистрованог као члан на овом сајту, са фабричким бројем машине, можете уживати у продуженој гаранцији од 3 месеца. За детаље погледајте сервис за чланство.

12. Да ли МЦ има упутство за одржавање и упутство за употребу?

Свака цнц машина која напушта фабрику биће заједно са сродним серијама или моделом енглеског упутства, укључујући упутство за одржавање и упутство за употребу. Приложена документација такође може укључивати упутства за цнц контролер, упутства за делове које сте купили (попут обртног стола, хладњака за уље)

Детаљи

• Ход клизача (мм): 320 мм
• Аутоматски ниво: Полуаутоматски
• Дубина грла (мм): 450 мм
• Тип машине: торзиона шипка, машина за израду перли
• Дужина радног стола (мм): 4000
• Ширина радног стола (мм): 400 мм
• Димензије: 6060*3100*3800мм
• Стање: Ново
• Материјал / обрађен метал: нерђајући челик
• Аутоматизација: Аутоматска
• Додатне услуге: сечење на дужину
• Година: 2021
• Тежина (КГ): 1850
• Снага мотора (кв): 37 кв
• Кључне продајне тачке: Аутоматски
• Гаранција: 1 година
• Применљиве индустрије: Продавнице грађевинског материјала, Поправке машина, Производни погон, Фарме, Малопродаја, Грађевински радови, Рекламна компанија
• Локација изложбеног простора: Сједињене Државе, Немачка, Вијетнам, Бразил, Перу, Мексико, Русија, Тајланд, Мароко, Кенија, Чиле, Алжир, Јужна Африка
• Врста маркетинга: Нови производ 2020
• Извештај о испитивању машина: Достављено
• Видео излазна-инспекција: обезбеђено
• Гаранција на основне компоненте: 1 година
• Основне компоненте: Мотор
• Обезбеђена постпродајна услуга: Инжењери доступни за сервисирање машина у иностранству, Бесплатни резервни делови, Инсталација на терену, пуштање у рад и обука, Услуге одржавања и поправке на терену, Видео техничка подршка, Онлајн подршка
• Сирови материјал: челична шипка
• Снага: Хидраулична
• Употреба: Савијање металног лима
• Напон: 220В/380В/400В
• Материјал за обраду: челик алуминијум
• Употреба: Квадратни челични И-греда итд.
• Обрађен материјал: Савијање плоча од меког челичног лима
• Материјали: савијање алуминијумске плоче
• Сертификација: ИСО 9001:2000
• Сервис након гаранције: видео техничка подршка, онлајн подршка, резервни делови, сервис одржавања и поправке на терену
